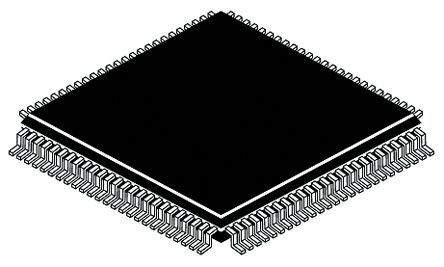

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DAC5687IPZP

TEXAS INSTRUMENTS DAC5687IPZP Digital to Analog Converter, 16Bit, 500MSPS, 3V to 3.6V, QFP, 100Pins

Наличие: 370 шт.

Адрес доставки: Москва

Цена: ₽ 3,574.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC28749304

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC5687IPZP характеристики

Атрибут	Значение атрибута
Номенклатура	DAC5687IPZP
Производитель	TI
ЧипСити Номер продукта	CC28749304
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	HTQFP-100
Количество Выходных Интерфейсов	2 Output
Ток Питания	587 mA
Количество Каналов	2 Channel
Количество Битов	16 Bit
Рассеяние Мощности	1750 mW
Частота Выборки	500 Msps
Потребляемая Мощность	1.41 W
Защита от Перегрева	No
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1750 mW
Количество ЦАПов	2 DAC
Напряжение питания	3V ~ 3.6V
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

DAC5687IPZP описание продукта

**DESCRIPTION**
The DAC5687 is a dual-channel 16-bit high-speed digital-to-analog converter (DAC) with integrated 2×, 4×, and 8× interpolation filters, a complex numerically controlled oscillator (NCO), onboard clock multiplier, IQ compensation, and on-chip voltage reference. The DAC5687 is pin-compatible to the DAC5686, requiring only changes in register settings for most applications, and offers additional features and superior linearity, noise, crosstalk, and PLL phase noise performance.
**FEATURES**
•*500 MSPS**
•*Selectable 2**×**–8**× **Interpolation**
•*On-Chip PLL/VCO Clock Multiplier**
•*Full IQ Compensation Including Offset, Gain, ****and Phase**
•*Flexible Input Options:**
** – FIFO With Latch on External or Internal ****Clock**
** – Even/Odd Multiplexed Input**
** – Single Port Demultiplexed Input** • **Complex Mixer With 32-Bit NCO**
•*Fixed Frequency Mixer With fS/4 and fS/2**
•*1.8-V or 3.3-V I/O Voltage**
•*On-Chip 1.2-V Reference**
•*Differential Scalable Output: 2 mA to 20 mA**
•*Pin Compatible to DAC5686** • **High Performance**
** – 81-dBc ACLR WCDMA TM1 at 30.72 MHz**
** – 72-dBc ACLR WCDMA TM1 at 153.6 MHz**
•*Package: 100-Pin HTQFP**
**APPLICATIONS**
•*Cellular Base Transceiver Station Transmit ****Channel**
**– CDMA: W-CDMA, CDMA2000, TD-SCDMA**
**– TDMA: GSM, IS-136, EDGE/UWC-136**
**– OFDM: 802.16**
•*Cable Modem Termination System**
