CY2309CZXC-1 Купить - Cypress Semiconductor Деталь тактового сигнала

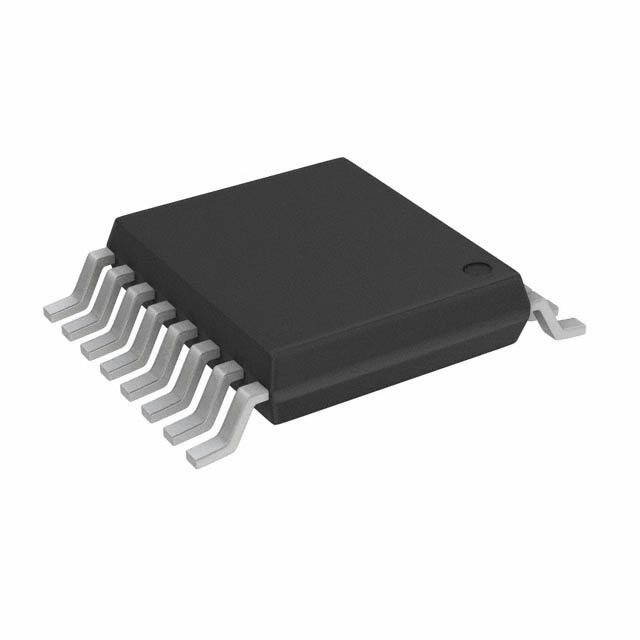

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CY2309CZXC-1

Cypress Semiconductor

Clock Distribution Zero Delay PLL Clock Buffer Single 10MHz to 133MHz 16Pin TSSOP

Наличие: 279 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 206.93

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Cypress Semiconductor

ЧипСити Номер продукта:

CC122386303

Категория продукта:

Деталь тактового сигнала

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 26.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CY2309CZXC-1 характеристики

Атрибут	Значение атрибута
Номенклатура	CY2309CZXC-1
Производитель	Cypress Semiconductor
ЧипСити Номер продукта	CC122386303
Жизненный Цикл Продукта	Active
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	9 Output
Количество Цепей	1 Circuit
Количество входов	1 Input
Максимальный рабочий цикл	60 %
Время падения (Макс)	2.25 ns
Время падения (Макс)	2.25 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 3.6V
Длина	5.1 mm
Ширина	4.5 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 70℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

CY2309ZC-1H

Cypress Semiconductor

291 шт.

142.97 ₽/шт.

CY2308SXI-5H

Cypress Semiconductor

217 шт.

277.66 ₽/шт.

CY2305CSXA-1H

Cypress Semiconductor

261 шт.

270.13 ₽/шт.

CY2309CZXC-1 описание продукта

Functional Description
The CY2305C and CY2309C are die replacement parts for CY2305 and CY2309. The CY2309C is a low-cost 3.3 V zero delay buffer designed to distribute high speed clocks and is available in a 16-pin SOIC or TSSOP package. The CY2305C is an 8-pin version of the CY2309C. It accepts one reference input and drives out five low skew clocks. The -1H versions of each device operate up to 100–133 MHz frequencies and have higher drive than the -1 devices. All parts have on-chip phase locked loops (PLLs) which lock to an input clock on the REF pin. The PLL feedback is on-chip and is obtained from the CLKOUT pad.
Features
■10 MHz to 100–133 MHz operating range
■Zero input and output propagation delay
■Multiple low skew outputs
■One input drives five outputs (CY2305C)
■One input drives nine outputs, grouped as 4 + 4 + 1 (CY2309C)
■50 ps typical cycle-to-cycle jitter (15 pF, 66 MHz)

Показывать

CY2309CZXC-1 Даташит PDF

15 страницы, 371 КБ

10/18/2002

просматривать

CY2309CZXC-1 Даташит PDF

22 страницы, 2049 КБ

02/01/2011

просматривать

CY2309CZXC-1 Даташит PDF

22 страницы, 2050 КБ

02/01/2011

просматривать

CY2309CZXC-1 Другие Даташит

35 страницы, 355 КБ

06/14/2016

просматривать

CY2309CZXC-1 Другие Даташит

25 страницы, 2365 КБ

01/31/2011

просматривать

CY2309CZXC-1 Другие Даташит

17 страницы, 541 КБ

02/01/2011

просматривать

CY2309CZXC-1 Чертежные схемы

132 страницы, 354 КБ

06/30/2011

просматривать
