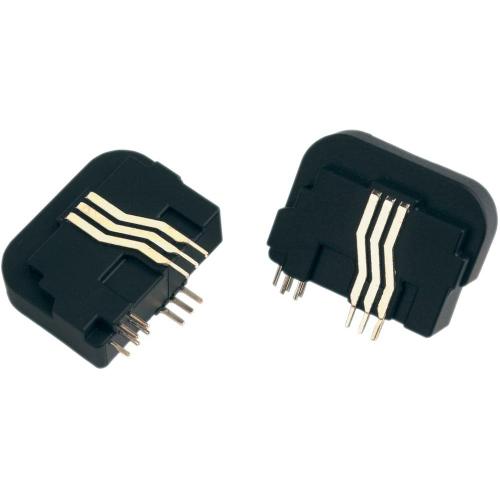

CSNX25

Honeywell

HONEYWELL CSNX25 Current Sensor, CSN Series, Solid State, -56A to 56A, Closed Loop Output, 4.75VDC to 5.25VDC

Наличие: 1,136 шт.

Адрес доставки: Москва

Цена: ₽ 1,777.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Honeywell

ЧипСити Номер продукта:

CC5695065

Категория продукта:

Датчики тока

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CSNX25 характеристики

Атрибут	Значение атрибута
Номенклатура	CSNX25
Производитель	Honeywell
ЧипСити Номер продукта	CC5695065
Категория продукта	Датчики тока
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	Module, Single Pass Through
Напряжение Питания (DC)	4.75V ~ 5.25V
Номинальный Ток	25 A
Выходной Ток	12.5 mA
Количество Каналов	1 Channel
Ширина Ленты	200 kHz
Сопротивление Катушки	50 Ω
Выходной ток (Макс)	56 A
Выходной ток (мин)	0 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.24 %
Напряжение питания	4.75V ~ 5.25V
Вес	20 g
Рабочая Температура	-40℃ ~ 85℃
Материал Корпуса	Nylon
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	9030330040
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CSNX25 описание продукта

The CSNX25 is a closed loop Current Sensor for current feedback control systems. Based on the principles of the Magneto-resistive or hall effects and the null balance or zero magnetic flux method (feedback system). The magnetic flux in the sensor core is constantly controlled at zero. The amount of current required to balance zero flux is the measure of the primary current flowing through the conductor, multiplied by the ratio of the primary to secondary windings. This closed loop current is the output from the device and presents an image of the primary current reduced by the number of secondary turns at any time. This current can be expressed as a voltage by passing it through a resistor.
Rapid response
High overload capability
High level of electrical isolation between primary and secondary circuits
Industrial operating temperature range
Small size and weight
0 to 70°C Operating temperature range
