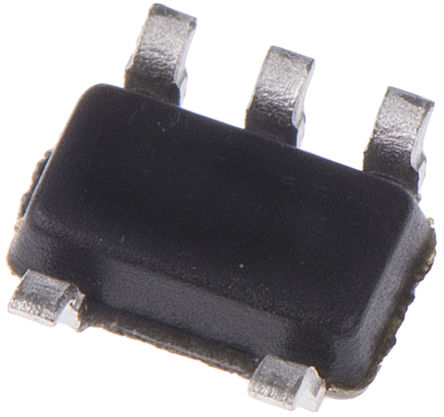

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CS30BL

ST Microelectronics

STMICROELECTRONICS CS30BL Current Sense Amplifier, High Voltage, 1 Amplifier, 5.5μA, SOT-23, 5Pins, -40℃, 125℃

Наличие: 6,212 шт.

Адрес доставки: Москва

Цена: ₽ 50.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11566282

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CS30BL характеристики

Атрибут	Значение атрибута
Номенклатура	CS30BL
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11566282
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	2.80V (min)
Ток Питания	165 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	105 dB
Ширина Ленты	670 kHz
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	5.5 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	670 kHz
точность	2.5 %
Минимальный диапазон CMRR	90 dB
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	2.8 V
Длина	3 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CS30BL описание продукта

The CS30 measures a small differential voltage on a high-side shunt resistor and translates it into a ground referenced output voltage. The gain is internally fixed.
Wide input common-mode voltage range, low quiescent current, and tiny SOT23 packaging enable use in a wide variety of applications.
The input common-mode and power supply voltages are independent. The common-mode voltage can range from 2.8 to 30 V in operating conditions and up to 60 V in absolute maximum rating conditions.
The current consumption below 300 μA and the wide supply voltage range enable the power supply to be connected to either side of the current measurement shunt with minimal error.
**Key Features**
Independent supply and input common-mode voltages
Wide common-mode operating range: 2.8 to 30 V
Wide common-mode surviving range: - 0.3 to 60 V (load-dump)
Wide supply voltage range: 4 to 24 V
Low current consumption: ICC max = 300 μA
Internally fixed gain: 20 V/V, 50 V/V or 100 V/V
Buffered output
