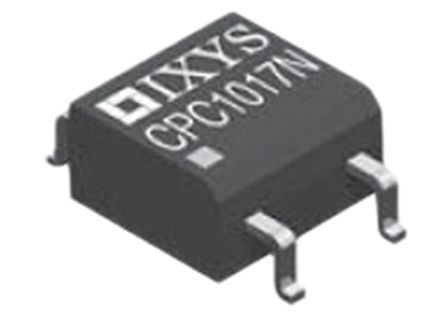

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CPC1017N

IXYS Semiconductor

Relay SSR 50mA 1.4V DC-IN 0.1A 60V 4Pin SOP Tube

Наличие: 2,985 шт.

Адрес доставки: Москва

Цена: ₽ 75.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

IXYS Semiconductor

ЧипСити Номер продукта:

CC1684878

Категория продукта:

Твердотельные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CPC1017N характеристики

Атрибут	Значение атрибута
Номенклатура	CPC1017N
Производитель	IXYS Semiconductor
ЧипСити Номер продукта	CC1684878
Категория продукта	Твердотельные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SOP-4
Ёмкость	5 pF
Выходное Напряжение	60 V
Выходной Ток	100 mA
Тип Контактов	SPST-NO
Ток Нагрузки	100 mA
Входной Ток	50 mA
Рассеяние Мощности	400 mW
Напряжение Изоляции	1500 v
Прямой ток	1 mA
Максимальное входное напряжение	1.4 V
Входное напряжение (мин)	0.9 V
Выходное напряжение (Макс)	60 V
Выходной ток (Макс)	0.1 A
Входной ток (мин)	50 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	1.4 V
Длина	4.09 mm
Ширина	3.8 mm
Высота	2.12 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CPC1017N описание продукта

Description
The CPC1017N is a miniature 1-Form-A solid state relay in a 4 pin SOP package that employs optically coupled MOSFET technology to provide 1500V of input to output isolation. The super efficient MOSFET switches and photovoltaic die use Clare’s patented OptoMOS architecture. The optically coupled input is controlled by a highly efficient GaAIAs infrared LED. The CPC1017N uses Clare’s state-of-the-art double molded vertical construction packaging to produce the world’s smallest relay. The CPC1017N offers board space savings of at least 20% over the competitor’s larger 4 pin SOP relay. It boasts the industries’ lowest input current to operate in its class.
Features
• Design for use in security systems complying with EN50130-4
• Only 1mA of LED curent required to operate
• Small 4 Pin SOP Package
• TTL/CMOS Compatible input
• No Moving Parts
• High Reliability
• Arc-Free With No Snubbing Circuits
• 1500VRMS Input/Output Isolation/2100V AC peak
• No EMI/RFI Generation
• Immune to radiated EM fields
• SMD Pick & Place, Wave Solderable
• Tape & Reel Version Available
Applications
• Security
• Passive Infrared Detectors (PIR)
• Data Signalling
• Sensor Circuitry
• Instrumentation
• Multiplexers
• Data Acquisition
• Electronic Switching
• I/O Subsystems
• Meters (Watt-Hour, Water, Gas)
• Medical Equipment—Patient/Equipment Isolation
• Aerospace
• Industrial Controls

Показывать

CPC1017N Даташит PDF

6 страницы, 131 КБ

09/24/2014
