CDCM1802RGTT Купить - TI Тактовый амортизатор, драйвер, схема фазовой автоподстройки

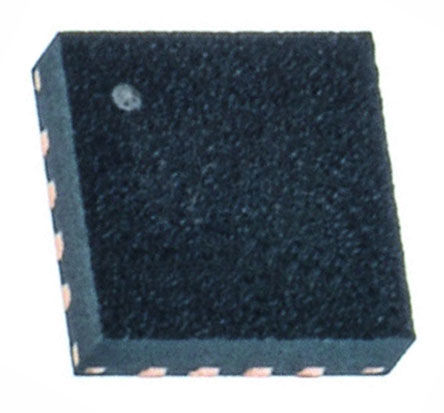

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CDCM1802RGTT

Clock Buffer/Divider -40℃ to 85℃ 16Pin VQFN EP T/R

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 1,195.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5778996

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDCM1802RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	CDCM1802RGTT
Производитель	TI
ЧипСити Номер продукта	CC5778996
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	800 MHz
Напряжение Питания (DC)	3.30 V
Количество Выходных Интерфейсов	2 Output
Ток Питания	100 mA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Привод Выходного Тока	14.0 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CDCM1802RGTT описание продукта

The CDCM1802RGTT is a Clock Driver distributes one pair of differential clock input to one LVPECL differential clock output pair, Y0 and Y0 and one single-ended LVCMOS output, Y1. It is specifically designed for driving 50R transmission lines. The LVCMOS output is delayed by 1.6ns over the PECL output stage to minimize noise impact during signal transitions. The CDCM1802 has two control pins, S0 and S1, to select different output mode settings. The S[1:0] pins are 3-level inputs. Additionally, an enable pin EN is provided to disable or enable all outputs simultaneously. It is characterized for operation from -40 to 85°C. For single-ended driver applications, the CDCM1802 provides a VBB output pin that can be directly connected to the unused input as a common-mode voltage reference.
Distributes one differential clock input to one LVPECL output and one LVCMOS single-ended output
Programmable output divider for both LVPECL and LVCMOS outputs
Differential input stage for wide common-mode range
1.6ns Output skew between LVCMOS and LVPECL transitions minimizing noise
±75mV Receiver input threshold
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
