CD74HC4538PWR Купить - TI Бистабильный мультивибратор

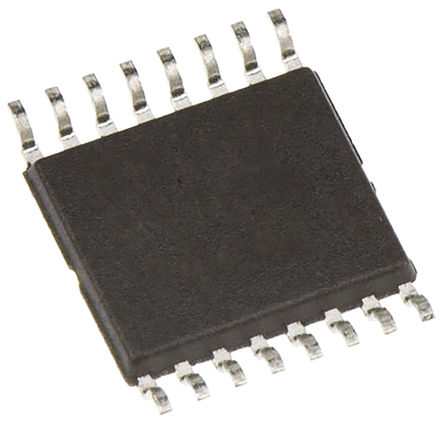

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD74HC4538PWR

Monostable Multivibrator Dual -55℃ 125℃ 16Pin TSSOP T/R

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 15.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9078804

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC4538PWR характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC4538PWR
Производитель	TI
ЧипСити Номер продукта	CC9078804
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	2.00V ~ 6.00V
Выходной Ток	5.2 A
Количество Стежков	16 Position
Количество Битов	2 Bit
Узлы Напряжения	2.00 V, 5.00 V, 6.00 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD74HC4538PWR описание продукта

The CD74HC4538PWR is a dual retriggerable/resettable monostable Precision Multivibrator for fixed voltage timing applications. An external resistor (RX) and an external capacitor (CX) control the timing and the accuracy for the circuit. Adjustment of RX and CX provides a wide range of output pulse widths from the Q and Q\ terminals. The propagation delay from trigger input-to-output transition and the propagation delay from RESET input-to-output transition are independent of RX and CX. Leading-edge triggering (A) and trailing edge triggering (B)\ inputs are provided for triggering from either edge of the input pulse. An unused A input should be tied to GND and an unused B\ should be tied to VCC. On power up the IC is RESET. Unused RESETs and sections must be terminated. In normal operation the circuit retriggers on the application of each new trigger pulse. To operate in the non-triggerable mode Q\ is connected to B\\.
Retriggerable/resettable capability
Trigger and reset propagation delays independent of RX, CX
Triggering from the leading or trailing edge
Q and Q\ Buffered outputs available
Separate resets
Wide range of output pulse widths
Schmitt trigger input on A and B\ inputs
Retrigger time is independent of CX
Balanced propagation delay and transition times
Significant power reduction compared to LSTTL logic ICs
Direct LSTTL input logic compatibility
CMOS Input compatibility
Green product and no Sb/Br
