CD74HC221E Купить - TI Бистабильный мультивибратор

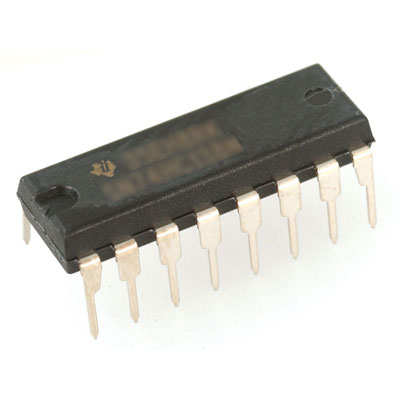

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD74HC221E

Monostable Multivibrator, 74HC221, 18ns, 5.2mA, 2V to 6V, DIP-16

Наличие: 41,059 шт.

Адрес доставки: Москва

Цена: ₽ 56.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10135879

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC221E характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC221E
Производитель	TI
ЧипСити Номер продукта	CC10135879
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Выходной Ток	5.2 mA
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Количество Битов	2 Bit
Время Нарастания	400 ns
Время падения	400 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

CD74HC221E описание продукта

The CD74HC221E is a dual Monostable Multivibrator with RESET. An external resistor (RX) and an external capacitor (CX) control the timing and the accuracy for the circuit. Adjustment of RX and CX provides a wide range of output pulse widths from the Q and Q\ terminals. Pulse triggering on the B input occurs at a particular voltage level and is not related to the rise and fall time of the trigger pulse. Once triggered, the outputs are independent of further trigger inputs on A\ and B. The output pulse can be terminated by a low level on the RESET (R\\) pin. Trailing edge triggering (A\\) and leading-edge-triggering (B) inputs are provided for triggering from either edge of the input pulse. On power up, the IC is RESET. If either Mono is not used each input (on the unused device) must be terminated either high or low. The minimum value of external resistance, RX, is typically 500R.
Overriding RESET terminates output pulse
Triggering from the leading or trailing edge
Q and Q\ Buffered outputs
Separate resets
Wide range of output-pulse widths
Schmitt trigger on B inputs
Balanced propagation delay and transition times
Significant power reduction compared to LSTTL logic ICs
Direct LSTTL input logic compatibility
CMOS input compatibility
