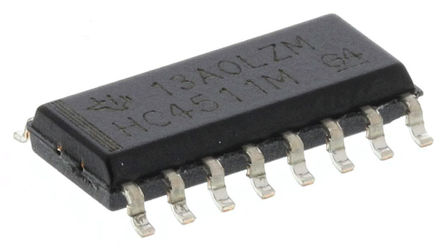

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD74HC4511M

BCD to 7 Segment Decoder / Driver / Latch, HC Family, 7 Output, 2V to 6V, SOIC-16

Наличие: 298 шт.

Адрес доставки: Москва

Цена: ₽ 49.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4404644

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC4511M характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC4511M
Производитель	TI
ЧипСити Номер продукта	CC4404644
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	2V ~ 6V
Выходной Ток	4.00 mA
Ток Питания	8 µA
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Количество Битов	7 Bit
Рассеяние Мощности	114 mW
Ширина Ленты	28.0 MHz
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Входное напряжение	0.5V ~ 1.5V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD74HC4511M описание продукта

The CD74HC4511M is a 1-channel high speed CMOS logic BCD-to-7 Segment Latch/Decoder/Driver with four address inputs D0 to D3, an active-low blanking (BL) input, lamp-test (LT) input and a latch-enable (LE) input that, when high, enables the latches to store the BCD inputs. When LE is low, the latches are disabled, making the outputs transparent to the BCD inputs. This device has standard-size output transistors, but is capable of sourcing (at standard VOH levels) up to 7.5mA at 4.5V. The HC types can supply up to 10mA at 6V.
Input latches for BCD code storage
Lamp test and blanking capability
Balanced propagation delays and transition times
Significant power reduction compared to LSTTL logic ICs
CMOS Input compatibility
Green product and no Sb/Br
