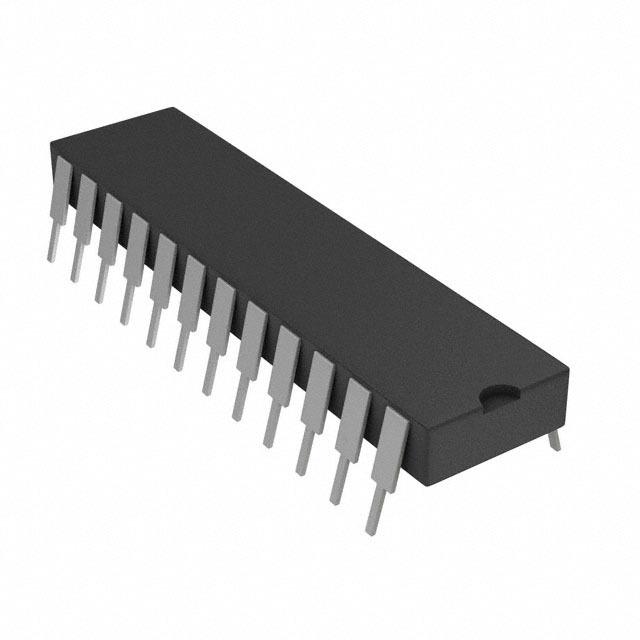

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4514BE

CMOS 4Bit Latch/4-to-16 Line Decoder with Output 'High' on Select 24-PDIP -55 to 125

Наличие: 886 шт.

Адрес доставки: Москва

Цена: ₽ 89.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC43728876

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4514BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4514BE
Производитель	TI
ЧипСити Номер продукта	CC43728876
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	16 Output
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Количество Битов	4 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	1150 mW
Входная Ёмкость	5.00 pF
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	31.75 mm
Ширина	13.71 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/06/27
	Показывать Просмотр аналоги замена

CD4514BE описание продукта

The CD4514BE is a CMOS 4-bit Latch/4 to 16 Line Decoder with output "high" on select. The latches hold the last input data presented prior to the strobe transition from 1 to 0. Inhibit control allows all outputs to be placed at 0 regardless of the state of the data or strobe inputs. The decode truth table indicates all combinations of data inputs and appropriate selected outputs.
Strobed input latch
Inhibit control
100% Tested for quiescent current at 20V
Standardized, symmetrical output characteristics
Meets all requirements of JEDEC tentative standard #13B

Показывать

CD4514BE Даташит PDF

16 страницы, 1026 КБ

08/19/2014
