CD4051BCN Купить - Fairchild Чип интерфейса

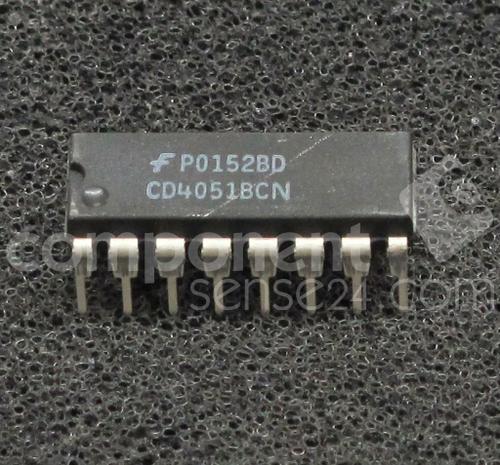

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4051BCN

Fairchild

Single-Ended Multiplexer, 1 Func, 8Channel, CMOS, PDIP16, 0.3INCH, PLASTIC, MS-001, DIP-16

Наличие: 1,233 шт.

Адрес доставки: Москва

Цена: ₽ 22.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC105417233

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4051BCN характеристики

Атрибут	Значение атрибута
Номенклатура	CD4051BCN
Производитель	Fairchild
ЧипСити Номер продукта	CC105417233
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	15.0 V
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Полярность	Non-Inverting
Рассеяние Мощности	0.7 W
Количество Вентилей	1 Gate
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	40 MHz
Напряжение питания	5V ~ 15V
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4051BCN описание продукта

General Description
The CD4051BC, CD4052BC, and CD4053BC analog multiplexers/demultiplexers are digitally controlled analog
switches having low “ON” impedance and very low “OFF” leakage currents. Control of analog signals up to 15V
p-p can be achieved by digital signal amplitudes of 3−15V. For example, if VDD =5V, VSS =0V and VEE = −5V, analog signals from −5V to +5V can be controlled by digital inputs of 0−5V. The multiplexer circuits dissipate extremely low quiescent power over the full VDD−VSS and VDD−VEE supply voltage ranges, independent of the logic state of the control signals. When a logical “1” is present at the inhibit input terminal all channels are “OFF”.
Features
■Wide range of digital and analog signal levels: digital 3 – 15V, analog to 15Vp-p
■Low “ON” resistance: 80Ω(typ.) over entire 15Vp-p signal-input range for VDD −VEE =15V
■High “OFF” resistance: channel leakage of ±10 pA (typ.) at VDD −VEE =10V
■Logic level conversion for digital addressing signals of 3 – 15V (VDD −VSS =3 – 15V) to switch analog signa
to 15 Vp-p(VDD −VEE =15V)
■Matched switch characteristics: ∆RON =5Ω(typ.) for VDD −VEE =15V
■Very low quiescent power dissipation under all digital-control input and supply conditions: 1 µW (typ.) at VDD −VSS =VDD −VEE =10V
■Binary address decoding on chip
