CD4026BE Купить - TI Счётчик

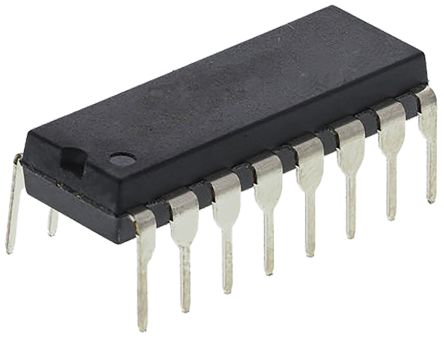

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4026BE

TEXAS INSTRUMENTS CD4026BE Decade Counter / Divider, 16MHz, 3V to 18V, DIP-16

Наличие: 3,979 шт.

Адрес доставки: Москва

Цена: ₽ 39.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC850740

Категория продукта:

Счётчик

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4026BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4026BE
Производитель	TI
ЧипСити Номер продукта	CC850740
Категория продукта	Счётчик
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Количество Выходных Интерфейсов	7 Output
Количество Стежков	16 Position
Тактовая Частота	16 MHz
Количество Битов	5 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4026BE описание продукта

The CD4026BE is a CMOS Decade Counter/Divider with decoded 7-segment display outputs and display enable. The CD4026B consists of a 5-stage Johnson decade counter and an output decoder which converts the Johnson code to a 7-segment decoded output for driving one stage in a numerical display. Inputs common to both types are CLOCK, RESET & CLOCK INHIBIT, common outputs are CARRY OUT and the seven decoded outputs. Additional inputs and outputs for the counter include DISPLAY ENABLE input and DISPLAY ENABLE and UNGATED "C-SEGMENT" outputs. A high RESET signal clears the decade counter to its zero count. The counter is advanced one count at the positive clock signal transition if the CLOCK INHIBIT signal is low. Counter advancement via the clock line is inhibited when the CLOCK INHIBIT signal is high. The CLOCK INHIBIT signal can be used as a negative-edge clock if the clock line is held high. Antilock gating is provided on the JOHNSON counter, thus assuring proper counting sequence.
Easily interfaced with 7-segment display types
Ideal for low-power displays
Display enable output
100% Tested for quiescent current at 20V
Standardized, symmetrical output characteristics
Schmitt-triggered clock inputs
