CD4021BM Купить - TI Регистр сдвига

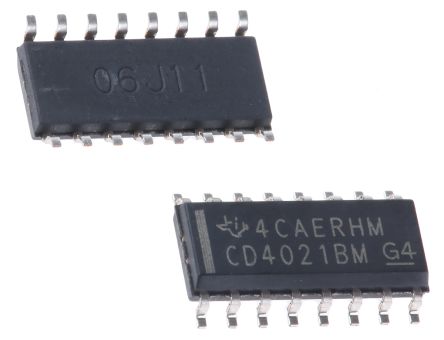

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4021BM

TEXAS INSTRUMENTS CD4021BM Shift Register, CD4021, Parallel to Serial, Serial to Serial, 1Element, 8Bit, SOIC, 16Pins

Наличие: 7,130 шт.

Адрес доставки: Москва

Цена: ₽ 58.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6899433

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4021BM характеристики

Атрибут	Значение атрибута
Номенклатура	CD4021BM
Производитель	TI
ЧипСити Номер продукта	CC6899433
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	17 MHz
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Количество Выходных Интерфейсов	3 Output
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Количество входов	9 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Вес	0.0022670548152 kg
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CD4021BM описание продукта

The CD4021BM is a 8-stage CMOS Static Shift Register having common clock and parallel/serial control inputs. Also it has a single serial data input and individual parallel "JAM" inputs to each register stage. Each register stage is D-type, master-slave flip-flop. In addition to an output form stage 8, "Q" outputs are also available from stages 6 and 7. In the CD4021B serial entry is synchronous with the clock by parallel entry is asynchronous. In both types, entry is controlled by the parallel/serial control input. When the parallel/serial control input is low, data is serially shifted into the 8-stage register synchronously with the positive transition of the clock line. When the parallel/serial control input is high, data is jammed into the 8-stage register via the parallel input lines and synchronous with the positive transition of the clock line. In the CD4021B, the clock input of the internal stage is "forced" when asynchronous parallel entry is made.
Fully static operation
100% Tested for quiescent current at 20V
Standardized, symmetrical output characteristics
Green product and no Sb/Br
