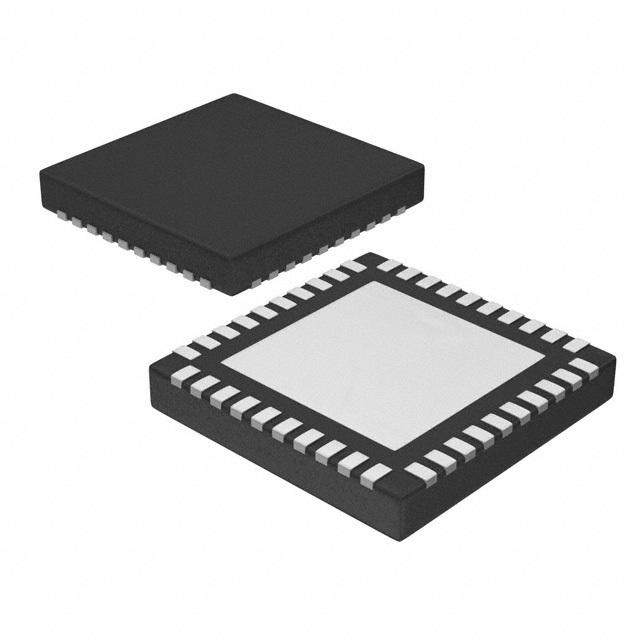

CC2540F256RHAR

RF Transceiver IC, 2.402GHz to 2.48GHz, GFSK, 1Mbps, 4 dBm out, 2V to 3.6V, VQFN-40

Наличие: 870 шт.

Адрес доставки: Москва

Цена: ₽ 49.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1785900

Категория продукта:

Радиочастотная деталь RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CC2540F256RHAR характеристики

Атрибут	Значение атрибута
Номенклатура	CC2540F256RHAR
Производитель	TI
ЧипСити Номер продукта	CC1785900
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VQFN-40
Частота	2.4 GHz
Напряжение Питания (DC)	2.00V (min)
Рабочее Напряжение	2V ~ 3.6V
Ток Питания	0.0004 mA
Количество Стежков	40 Position
Тактовая Частота	32.0 MHz
Размер ОЗУ	8192 B
Скорость Передачи Данных	1.00 Mbps
Размер Флэш-памяти	131334144 B
Выходная Мощность	4 dBm
Количество УАПП	1 UART
Ток в Режиме Ожидания	400 nA
Подключение Антенны	Differential
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	5A992.c
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

CC2540F256RHAR описание продукта

DESCRIPTION
The CC2540 is a cost-effective, low-power, true system-on-chip (SoC) for Bluetooth low energy applications. It enables robust BLE master or slave nodes to be built with very low total bill-of-material costs. The CC2540 combines an excellent RF transceiver with an industry-standard enhanced 8051 MCU, in-system programmable flash memory, 8-KB RAM, and many other powerful supporting features and peripherals. The CC2540 is suitable for systems where very low power consumption is required. Very low-power sleep modes are available. Short transition times between operating modes further enable low power consumption.
FEATURES
• True Single-Chip BLE Solution: CC2540 Can Run Both Application and BLE Protocol Stack, Includes Peripherals to Interface With Wide Range of Sensors, Etc.
• 6-mm × 6-mm Package
• RF
– Bluetooth low energy technology Compatible
– Excellent Link Budget (up to 97 dB), Enabling Long-Range Applications Without External Front End
– Accurate Digital Received Signal-Strength Indicator (RSSI)
– Suitable for Systems Targeting Compliance With Worldwide Radio Frequency Regulations: ETSI EN 300 328 and EN 300 440 Class 2 (Europe), FCC CFR47 Part 15 (US), and ARIB STD-T66 (Japan)
• Layout
– Few External Components
– Reference Design Provided
– 6-mm × 6-mm QFN40 Package
• Low Power
– Active Mode RX Down to 19.6 mA
– Active Mode TX (–6 dBm): 24 mA
– Power Mode 1 (3-μs Wake-Up): 235 μA
– Power Mode 2 (Sleep Timer On): 0.9 μA
– Power Mode 3 (External Interrupts): 0.4 μA
– Wide Supply Voltage Range (2 V–3.6 V)
– Full RAM and Register Retention in All Power Modes
• TPS62730 Compatible
Low Power in Active Mode
– RX Down to 15.8 mA (3 V Supply)
– TX (-6 dBm): 18.6 mA (3 V Supply)
• Microcontroller
– High-Performance and Low-Power 8051 Microcontroller Core
– In-System-Programmable Flash, 128 KB or 256 KB
– 8-KB SRAM
• Peripherals
– 12-Bit ADC with Eight Channels and Configurable Resolution
– Integrated High-Performance Op-Amp and Ultralow-Power Comparator
– General-Purpose Timers (One 16-Bit, Two 8-Bit)
– 21 General-Purpose I/O Pins (19× 4 mA, 2×20 mA)
– 32-kHz Sleep Timer With Capture
– Two Powerful USARTs With Support for Several Serial Protocols
– Full-Speed USB Interface
– IR Generation Circuitry
– Powerful Five-Channel DMA
– AES Security Coprocessor
– Battery Monitor and Temperature Sensor
– Each CC2540 Contains a Unique 48-bit IEEE Address
APPLICATIONS
• 2.4-GHz Bluetooth low energy Systems
• Mobile Phone Accessories
• Sports and Leisure Equipment
• Consumer Electronics
• Human Interface Devices (Keyboard, Mouse, Remote Control)
• USB Dongles
• Health Care and Medical

Показывать

CC2540F256RHAR Даташит PDF

35 страницы, 1207 КБ

10/18/2015
