CAT3649HV3-GT2 Купить - ON Semiconductor Драйвер LED

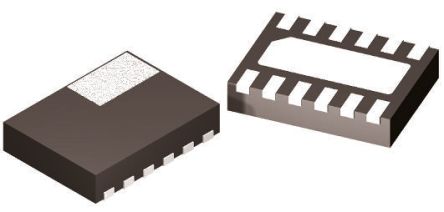

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CAT3649HV3-GT2

ON Semiconductor

LED Driver 6Segment 2.5V/3.3V/5V 16Pin TQFN EP T/R

Наличие: 226 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 24.73

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5240000

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CAT3649HV3-GT2 характеристики

Атрибут	Значение атрибута
Номенклатура	CAT3649HV3-GT2
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5240000
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TQFN-16
Частота	1MHz ~ 1.3MHz
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	7 V
Выходной Ток	25 mA
Частота Переключения	200 kHz
Топология	Charge Pump
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.4 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.4V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.4 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

CAT3649HV3-GT2 описание продукта

The CAT3649 is a high efficiency fractional charge pump that can drive up to six LEDs. The inclusion of a 1.33x fractional charge pump mode increases the device efficiency by up to 10% over traditional 1.5x charge pumps with no added external capacitors.Low noise input ripple is achieved by operating at a constant switching frequency which allows the use of small external ceramic capacitors. The multi-fractional charge pump supports a wide range of input voltages from 2.4 V to 5.5 V.The LED current can be adjusted in different ways. The full-scale LED current is set to 25 mA once the device is enabled. Analog dimming in 32 linear steps is achieved via a 1-wire pulse-dimming input (ADIM). Further adjustment of the LED current can be done by applying a pulse width modulation (PWM) signal on the PWM input. The PWM dimming control is compatible with content adaptive brightness control (CABC) for a wide range of PWM signal frequency up to 200 kHz.The CAT3649 can be shut down by holding the ADIM or PWM input in a logic low condition for greater than 30 ms.
Features | | Benefits
---|---|---
| | | | |
High Efficiency 1.33x Charge Pump
| |
Highest efficiency charge pump.
Drives up to 6 LEDs at 25 mA Each
| |
Compatible with larger size LCD used in smartphones.
PWM Dimming 100 Hz to 200 kHz for CABC
| |
PWM dimming control compatible with content adaptive brightness control (CABC).
Quad-mode Charge Pump: 1x, 1.33x, 1.5x, 2x
| |
1-wire EZDimTM 32 Linear Steps (ADIM)
| |
Power Efficiency up to 92%
| |
Low Noise Input Ripple in All Modes
| |
Zero Current Shutdown Mode
| |
Soft Start and Current Limiting
| |
Short Circuit Protection
| |
Thermal Shutdown Protection
| |
