CA3140MZ Купить - Intersil Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

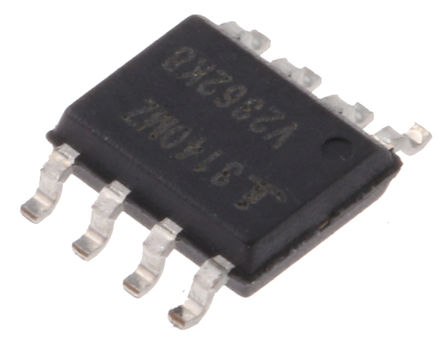

CA3140MZ

Intersil

INTERSIL CA3140MZ Operational Amplifier, Single, 1 Amplifier, 4.5MHz, 9V/µs, 4V to 36V, SOIC, 8Pins

Наличие: 1,022 шт.

Адрес доставки: Москва

Цена: ₽ 131.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC14541808

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CA3140MZ характеристики

Атрибут	Значение атрибута
Номенклатура	CA3140MZ
Производитель	Intersil
ЧипСити Номер продукта	CC14541808
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Выходной Ток	10mA @5V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ширина Ленты	4.5 MHz
Скорость Нарастания	9.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.7 MHz
Усиление	3.2 dB
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	4.5 MHz
Минимальный диапазон CMRR	90 dB
Напряжение питания	4V ~ 36V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CA3140MZ описание продукта

The CA3140MZ is a 4.5MHz BiMOS Operational Amplifier with MOSFET input/bipolar output. It is an integrated circuit operational amplifier that combine the advantages of high voltage PMOS transistors with high voltage bipolar transistors on a single monolithic chip. It feature gate protected MOSFET (PMOS) transistors in the input circuit to provide very high input impedance, very low input current and high speed performance. The CA3140 operate at supply voltage from 4 to 36V (either single or dual supply). These operational amplifiers are internally phase compensated to achieve stable operation in unity gain follower operation and additionally, have access terminal for a supplementary external capacitor if additional frequency roll-off is desired. Terminals are also provided for use in applications requiring input offset voltage nulling.
MOSFET input stage - Output swing complements input common-mode range
Directly replaces industry type 741 in most applications
Use of PMOS field effect transistors in the input stage results in common-mode input voltage
Output stage uses bipolar transistors and includes built-in protection
ESD sensitive device, take proper precaution while handling the device.
