BQ77PL900DL Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

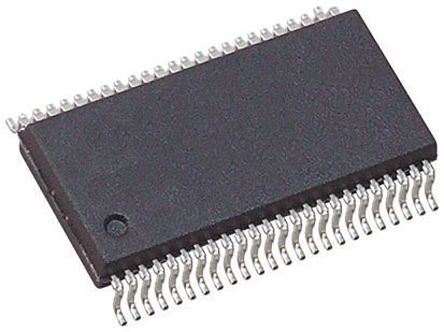

BQ77PL900DL

Lithium Ion Protection 5-10 cell Li-ion Battery protection & AFE Battery Protection Li-Ion/Li-Pol 1.2V/0.975V 48Pin SSOP Tube

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 661.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC26658761

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ77PL900DL характеристики

Атрибут	Значение атрибута
Номенклатура	BQ77PL900DL
Производитель	TI
ЧипСити Номер продукта	CC26658761
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	SSOP-48
Количество Стежков	48 Position
Рассеяние Мощности	1388 mW
Выходное напряжение (Макс)	45 V
Выходное напряжение (мин)	1.2 V
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1388 mW
Напряжение питания	7V ~ 50V
Напряжение питания (Макс)	50 V
Напряжение питания (мин)	7 V
Длина	16 mm
Ширина	7.59 mm
Высота	2.79 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ77PL900DL описание продукта

The BQ77PL900DL is a five to ten series cell Lithium-ion Battery Pack Protector. The integrated I²C communications interface allows the protector also to be as an analogue front end (AFE) for a Host controller. The BQ77PL900 integrates a voltage translation system to extract battery parameters such as individual cell voltages and charge/discharge current. Variables such as voltage protection thresholds and detection delay times can be programmed by using the internal EEPROM. The battery pack protector can act as a stand-alone self-contained battery protection system (stand-alone mode). It can alternatively be combined with a host microcontroller to offer fuel gauge or other battery management capabilities to the host system (host-control mode). The protector provides full safety protection for overvoltage, under-voltage, over-current in discharge and short-circuit in discharge conditions. No external components are needed to configure the protection features.
PMOS FET Drive for charge and discharge FETs
Pack protection control and recovery
Individual cell monitoring
Integrated cell balancing
Fixed over-temperature protection
I²C interface to host controller
Analogue interface for host cell measurement and system charge/discharge current
Host-controlled protection recovery
Host-controlled cell balancing
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

BQ77PL900DL Даташит PDF

62 страницы, 1067 КБ

06/11/2014

просматривать

BQ77PL900DL Примечание по применению

10 страницы, 142 КБ

07/03/2008

просматривать
