BQ7694002DBT Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

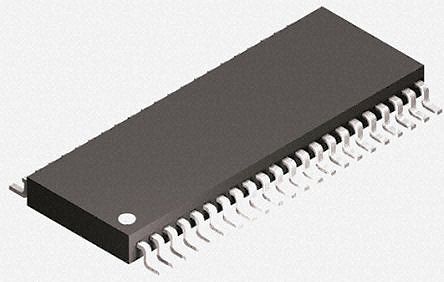

BQ7694002DBT

Battery Monitoring Li-Ion 0V to 3.6V 44Pin TSSOP Tube

Наличие: 988 шт.

Адрес доставки: Москва

Цена: ₽ 554.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8848800

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ7694002DBT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ7694002DBT
Производитель	TI
ЧипСити Номер продукта	CC8848800
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	TSSOP-44
Напряжение Питания (DC)	6.00V (min)
Выходное Напряжение	0V ~ 3.6V
Количество Стежков	44 Position
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	0 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	6 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ7694002DBT описание продукта

The BQ7694002DBT is a cell Li-ion and Li-phosphate Battery Monitor designed with low power in mind, sub-blocks within the IC may be enabled/disabled to control the overall chip current consumption and a SHIP mode provides a simple way to put the pack into an ultra-low power state. The bq76920 device supports up to 5-series cells or typical 18V packs, the bq76940 works for up to 15-series cells or typical 48V packs. A variety of battery chemistries may be managed with these AFEs, including Lithium Ion, Lithium iron phosphate and more. Via I2C, a host controller can use the bq769x0 to implement many battery pack management functions, such as monitoring (cell voltages, pack current, pack temperatures), protection (controlling charge/discharge FETs) and balancing. Integrated A/D converters enable a purely digital readout of critical system parameters, with calibration handled in TI\x92s manufacturing process.
Pure digital interface
Directly supports up to three thermistors
Overcurrent in discharge (OCD) protection
Short-circuit in discharge (SCD) protection
Overvoltage (OV) protection
Undervoltage (UV) protection
Integrated cell balancing FETs
Charge, discharge low-side NCH FET drivers
Alert interrupt to host microcontroller
No EEPROM programming necessary
Random cell connection tolerant
Green product and no Sb/Br

Показывать

BQ7694002DBT Даташит PDF

69 страницы, 1603 КБ

просматривать

BQ7694002DBT Справочное руководство пользователя

69 страницы, 1604 КБ

04/29/2017

просматривать

BQ7694002DBT Другие Даташит

57 страницы, 1578 КБ

просматривать

BQ7694002DBT Каталог продукции

51 страницы, 575 КБ

02/07/2016

просматривать
