BQ24703PW Купить - TI Чип управления батареи

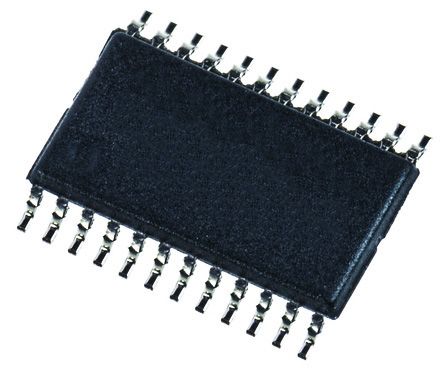

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24703PW

Battery Charge Management Multi-Chemistry Battery Charge Controller and System Power Selector Charge Controller Li-Ion 7.1mA 2.5V 24Pin TSSOP Tube

Наличие: 39,037 шт.

Адрес доставки: Москва

Цена: ₽ 784.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7131773

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24703PW характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24703PW
Производитель	TI
ЧипСити Номер продукта	CC7131773
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	28.0V (max)
Входное Напряжение (DC)	28.0 V
Выходное Напряжение	2.5 V
Выходной Ток	7.1 mA
Количество Стежков	24 Position
Частота Переключения	350 kHz
Выходное напряжение (Макс)	5.013 V
Выходное напряжение (мин)	4.985 V
Выходной ток (Макс)	9.4 mA
Выходной ток (мин)	5 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7 V
Входное напряжение	28 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24703PW описание продукта

The BQ24703PW is a highly integrated Battery Charge Controller and System Power Selector uses dynamic power management (DPM) to minimize battery charge time by maximizing use of available wall-adapter power. This is achieved by dynamically adjusting the battery charge current based on the total system (adapter) current. It also uses a fixed frequency, pulse width modulator (PWM) to accurately control battery charge current and voltage. Charge current limits can be programmed from a keyboard controller DAC or by external resistor dividers from the precision 5V, ±0.6%, externally bypassed voltage reference (VREF), supplied by the charge controller. The battery voltage limit can be programmed by using the internal 1.196V, ±0.5% precision reference, making it suitable for the critical charging demands of Li-ion cells.
Dynamic power management, DPM minimizes battery charge time
Zero volt operation
Selector feedback circuit ensures break-before-make transition
±0.4% Charge voltage accuracy, suitable for charging Li-ion cells
±4% Charge current accuracy
Depleted battery detection and indication to protect battery from over discharge
20µA Sleep mode current for low battery drain
Green product and no Sb/Br
