BQ24250YFFT Купить - TI Чип управления батареи

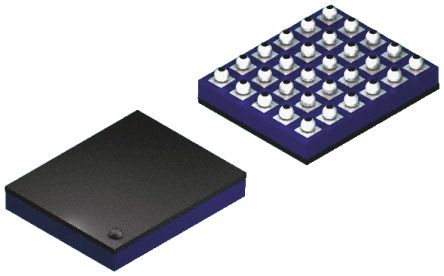

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24250YFFT

TEXAS INSTRUMENTS BQ24250YFFT Battery Charger for 1 Cell of Li-Ion battery, 10.5V input, 4.2V / 2A charge, DSBGA-30

Наличие: 1,204 шт.

Адрес доставки: Москва

Цена: ₽ 195.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14799458

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24250YFFT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24250YFFT
Производитель	TI
ЧипСити Номер продукта	CC14799458
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	30 Pin
Корпус/Пакет	DSBGA-30
Входное Напряжение (DC)	10.5 V
Выходное Напряжение	3.5V ~ 4.44V
Выходной Ток	2 A
Количество Стежков	30 Position
Частота Переключения	3.00 kHz
Выходное напряжение (Макс)	4.2 V
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	10.5 V
Длина	2.42 mm
Ширина	2.018 mm
Высота	0.325 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24250YFFT описание продукта

The bq24250, bq24251, and bq24253 are highly integrated single-cell Li-Ion battery chargers and system power-path management devices targeted for space-limited, portable applications with high-capacity batteries. The single-cell charger has a single input that operates from either a USB port or an AC wall adapter for a versatile solution.
The power-path management feature allows the bq24250, bq24251, and bq24253 to power the system from a high-efficiency DC-DC converter while simultaneously and independently charging the battery. The charger monitors the battery current at all times and reduces the charge current when the system load requires current above the input current limit. This reduced charge current allows for proper charge termination and enables the system to run with a defective or absent battery pack. Additionally, this reduced charge current enables instant system turnon even with a totally discharged battery or no battery. The architecture of the power-path management also permits the battery to supplement the system current requirements when the adapter cannot deliver the peak system currents. This supplementation of current requirements enables the use of a smaller adapter.
The battery is charged in four phases: trickle charge, precharge, constant current, and constant voltage. In all charge phases, an internal control loop monitors the IC junction temperature and reduces the charge current if the internal temperature threshold is exceeded. Additionally, a voltage-based, JEITA compatible battery pack thermistor monitoring input (TS) that monitors battery temperature for safe charging is included.

Показывать

BQ24250YFFT Даташит PDF

56 страницы, 3363 КБ

12/25/2015

просматривать

BQ24250YFFT Даташит PDF

58 страницы, 3462 КБ

04/02/2016

просматривать

BQ24250YFFT Даташит PDF

58 страницы, 3458 КБ

просматривать

BQ24250YFFT Даташит PDF

58 страницы, 3462 КБ

05/11/2016

просматривать

BQ24250YFFT Даташит PDF

26 страницы, 1707 КБ

03/18/2015

просматривать

BQ24250YFFT Даташит PDF

53 страницы, 2569 КБ

12/05/2014

просматривать

BQ24250YFFT Даташит PDF

53 страницы, 3002 КБ

04/02/2016

просматривать

BQ24250YFFT Другие Даташит

4 страницы, 144 КБ

03/15/2016

просматривать

BQ24250YFFT Файл уведомления

4 страницы, 162 КБ

02/09/2015

просматривать
