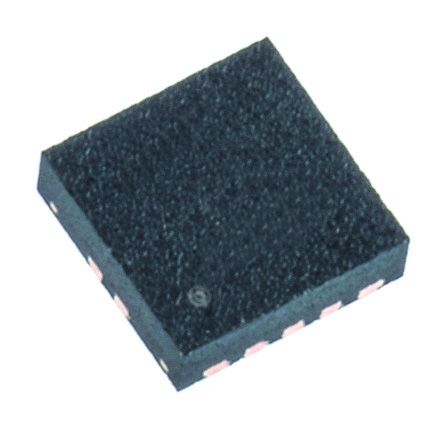

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24040DSQT

Battery Charge Management 800mA, Single-Input, Single Cell Li-Ion Battery Charger with Auto Start. Vovp=6.6V Battery Charger Li-Ion 800mA 4.2V 10Pin WSON EP T/R

Наличие: 320 шт.

Адрес доставки: Москва

Цена: ₽ 156.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC596444

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24040DSQT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24040DSQT
Производитель	TI
ЧипСити Номер продукта	CC596444
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WFDFN-10
Входное Напряжение (DC)	6.45 V
Выходное Напряжение	4.2 V
Выходной Ток	800 mA
Количество Стежков	10 Position
Рассеяние Мощности	1660 mW
Выходное напряжение (Макс)	4.4 V
Выходное напряжение (мин)	4.3 V
Выходной ток (Макс)	1 A
Выходной ток (мин)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1660 mW
Напряжение питания	3.5 V
Напряжение питания (Макс)	28 V
Входное напряжение	6.45 V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24040DSQT описание продукта

The BQ24040DSQT is a highly integrated Li-ion and Li-polymer Linear Charger targeted at space-limited portable applications. The device operates from either an USB port or AC adapter. The high input voltage range with input overvoltage protection supports low-cost unregulated adapters. The bq2404x has a single power output that charges the battery. A system load can be placed in parallel with the battery as long as the average system load does not keep the battery from charging fully during the 10 hour safety timer. The battery is charged in three phases: conditioning, constant current and constant voltage. In all charge phases, an internal control loop monitors the IC junction temperature and reduces the charge current if an internal temperature threshold is exceeded. The charger power stage and charge current sense functions are fully integrated. The charger function has high accuracy current and voltage regulation loops, charge status display and charge termination.
1% Charge voltage accuracy
10% Charge current accuracy
Input voltage dynamic power management
OUT short-circuit protection and ISET short detection
Status indication - Charging/done
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

BQ24040DSQT Даташит PDF

38 страницы, 1635 КБ

04/21/2015
