AUIR3314S Купить - Infineon Контролер нагрузки

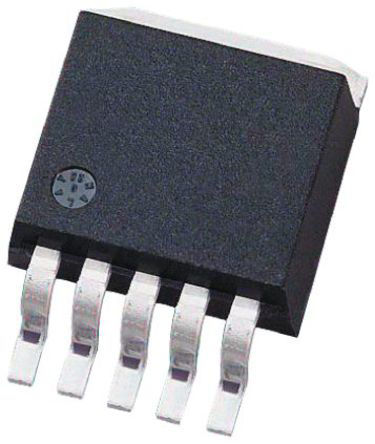

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AUIR3314S

Infineon

Power Switch Hi Side 1Out 18A 0.0095Ω Automotive 5Pin(4+Tab) D2PAK Tube

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 410.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC57923732

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AUIR3314S характеристики

Атрибут	Значение атрибута
Номенклатура	AUIR3314S
Производитель	Infineon
ЧипСити Номер продукта	CC57923732
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TO-263-5
Количество Выходных Интерфейсов	1 Output
Выходной Ток	18 A
Количество Стежков	5 Position
Рассеяние Мощности	2 W
Максимальное входное напряжение	32 V
Входное напряжение (мин)	6 V
Выходной ток (Макс)	18 A
Количество входов	1 Input
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Входное напряжение	32 V
Длина	10.67 mm
Ширина	11.3 mm
Высота	4.83 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AUIR3314S описание продукта

The AUIR3314S is a fully protected 4 terminals High Side Switch input signal is referenced to Vcc. When the input voltage Vcc - Vin is higher than the specified threshold, the output power MOSFET is turned on. When the Vcc - Vin is lower than the specified Vil threshold, the output MOSFET is turned off. A current proportional to the power MOSFET current is sourced to the Ifb pin. Over current shutdown occurs when Vifb-Vin > 4.7V. The current shutdown threshold is adjusted by selecting the proper RIfb. Either over current and over temperature latches off the switch. The device is reset by pulling the input pin high. Other integrated protections (ESD, reverse battery, active clamp) make the switch very rugged in automotive environment.
Short-circuit protection
Boot strap regulator
Charge pump
Current sense feedback
Digital diagnostic
Active gate control for lower EMI
Programmable over current shutdown
Active clamp
Input referenced to Vcc
Reverse battery protection
