AQZ207 Купить - Panasonic Твердотельные Реле

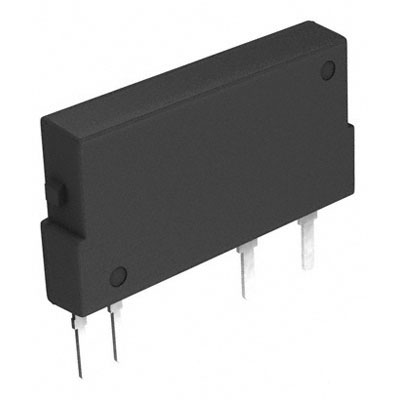

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AQZ207

Panasonic

PANASONIC ELECTRIC WORKS AQZ207 MOSFET Relay, SPST-NO, 1A, Through Hole, 200V, 1.1Ω, 2.5kV

Наличие: 49 шт.

Адрес доставки: Москва

Цена: ₽ 219.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC11500630

Категория продукта:

Твердотельные Реле

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AQZ207 характеристики

Атрибут	Значение атрибута
Номенклатура	AQZ207
Производитель	Panasonic
ЧипСити Номер продукта	CC11500630
Категория продукта	Твердотельные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	4 Pin
Корпус/Пакет	SIP-4
Номинальный Ток	1 A
Ёмкость	1.5 pF
Выходное Напряжение	0V ~ 200V
Выходной Ток	1000 mA
Тип Контактов	SPST-NO
Ток Нагрузки	1 A
Входной Ток	50 mA
Рассеяние Мощности	1600 mW
Время Нарастания	1.12 ms
Напряжение Изоляции	2.5 kV
Прямой ток	1 mA
Максимальное входное напряжение	1.5 V
Выходное напряжение (Макс)	200 V
Выходной ток (Макс)	1 A
Входной ток (мин)	50 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Уровень напряжения	200 VAC
Входное напряжение	1.16 VDC
Длина	21 mm
Ширина	3.5 mm
Высота	12.5 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
HTS кодекс	8536490050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AQZ207 описание продукта

The AQZ207 is a through-hole high capacity PhotoMOS Relay with extremely low ON resistance. The power PhotoMOS relay features extremely low closed-circuit offset voltage to enable control of low-level analogue signals without distortion. It eliminates the need for a counter electromotive protection diode in the drive circuit on the input side.
Control low-level signal
Low-level OFF-state leakage current
Eliminate the need for a power supply to drive the power MOSFET
PC board layout is simplified
No restriction on mounting direction
1.6W Total power dissipation
-40 to 85°C Operating temperature range
