AMC1200STDUBRQ1 Купить - TI Развязывающий усилитель

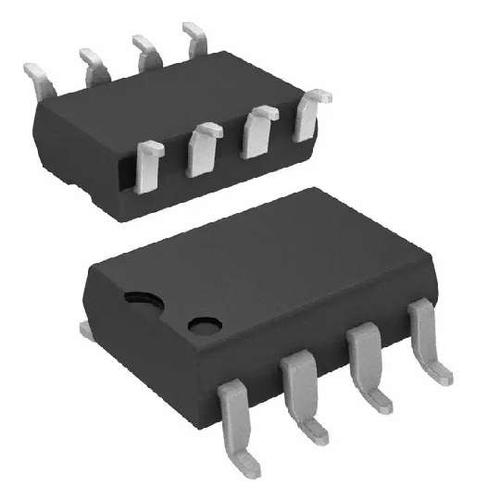

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AMC1200STDUBRQ1

SP Amp DIFF AMP Single 5.5V 8Pin SOP T/R

Наличие: 1,098 шт.

Адрес доставки: Москва

Цена: ₽ 1,142.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2784681

Категория продукта:

Развязывающий усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AMC1200STDUBRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	AMC1200STDUBRQ1
Производитель	TI
ЧипСити Номер продукта	CC2784681
Категория продукта	Развязывающий усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOP-8
Ток Питания	5.4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	44 mW
Потребляемая Мощность	82.5 mW
Коэффициент Ослабления Синфазного Сигнала	95 dB
Ширина Ленты	100 kHz
Напряжение Изоляции	4 kV
Входное Напряжение Смещения	200 µV
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	100 kHz
Gain Bandwidth	95 dB
Рассеиваемая Мощность (Макс)	44 mW
Минимальный диапазон CMRR	95dB ~ 105dB
Напряжение питания (Макс)	5V ~ 7V
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

AMC1200STDUBRQ1 описание продукта

The AMC1200STDUBRQ1 is a fully-differential precision Isolation Amplifier with the output separated from the input circuitry by a silicon dioxide (SiO2) barrier that is highly resistant to magnetic interference. This barrier is certified to provide galvanic isolation of up to 4250Vp according to UL1577 and VDE V 0884-10. Used in conjunction with isolated power supplies, this device prevents noise currents on a high common-mode voltage line from entering the local ground and interfering with or damaging sensitive circuitry. The input of the AMC1200-Q1 is optimized for direct connection to shunt resistors or other low-voltage level signal sources. The performance of the device supports accurate current control, resulting in system level power saving and (especially in motor-control applications) lower torque ripple. The common-mode voltage of the output signal is automatically adjusted to either the 3 or 5V low-side supply.
±250mV Input voltage range optimized for shunt resistors
0.075% at 5V Maximum very low nonlinearity
1.5mV Maximum low offset error
3.1mV RMS Typical low noise
8mA at 5V Maximum low high-side supply current
108dB High common-mode rejection ratio
3.3V Low-side operation
5100V Isolation voltage pulse/test peak
0.015% Maximum gain non-linearity
Green product and no Sb/Br
