AMC1200SDUB Купить - TI Буферный усилитель

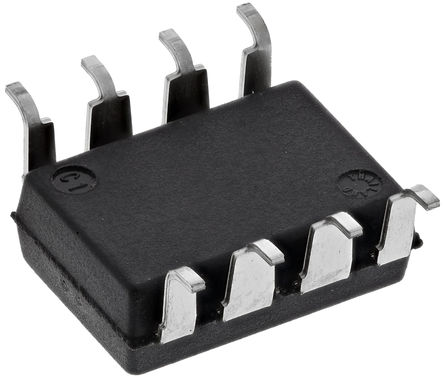

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AMC1200SDUB

Isolation Amplifier, 1 Amplifier, 0.2mV, 4kV, 4.5V to 5.5V, SOP, 8Pins

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 310.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1893830

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AMC1200SDUB характеристики

Атрибут	Значение атрибута
Номенклатура	AMC1200SDUB
Производитель	TI
ЧипСити Номер продукта	CC1893830
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOP-8
Ток Питания	5.4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.044 W
Потребляемая Мощность	82.5 mW
Коэффициент Ослабления Синфазного Сигнала	95 dB
Ширина Ленты	100 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	100 kHz
Напряжение Изоляции	4 kV
Входное Напряжение Смещения	0.2 mV
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	100 kHz
Рассеиваемая Мощность (Макс)	44 mW
Минимальный диапазон CMRR	95 dB
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5V ~ 7V
Напряжение питания (мин)	2.7V, 4.5V
Длина	9.55 mm
Ширина	6.67 mm
Высота	3.35 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

AMC1200SDUB описание продукта

The AMC1200SDUB is a Precision Isolation Amplifier with an output separated from the input circuitry by a silicon dioxide (SiO2) barrier that is highly resistant to magnetic interference. This barrier has been certified to provide galvanic isolation of up to 4000 VPEAK (AMC1200) according to UL1577 and VDE V 0884-10. Used in conjunction with isolated power supplies, these devices prevent noise currents on a high common mode voltage line from entering the local ground and interfering with or damaging sensitive circuitry. The input is optimized for direct connection to shunt resistors or other low voltage level signal sources. The excellent performance of the device supports accurate current control resulting in system-level power saving and, especially in motor-control applications, lower torque ripple. The common mode voltage of the output signal is automatically adjusted to either the 3 or 5V low-side supply.
±250mV Input voltage range optimized for shunt resistors
0.075% at 5V Very low nonlinearity (maximum)
1.5mV Maximum low offset error
3.1mVRMS Typical low noise
8mA at 5V Low high-side supply current (maximum)
60kHz Minimum input bandwidth
8 Fixed gain (0.5% accuracy)
108dB High common mode rejection ratio
3.3V Operation on low-side
Certified galvanic isolation, UL1577 and VDE V 0884-10 approved
10kV/µs Minimum transient immunity
Typical 10-year lifespan at rated working
Fully specified over extended industrial temperature range
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
