SN74LVC1G0832DBVR

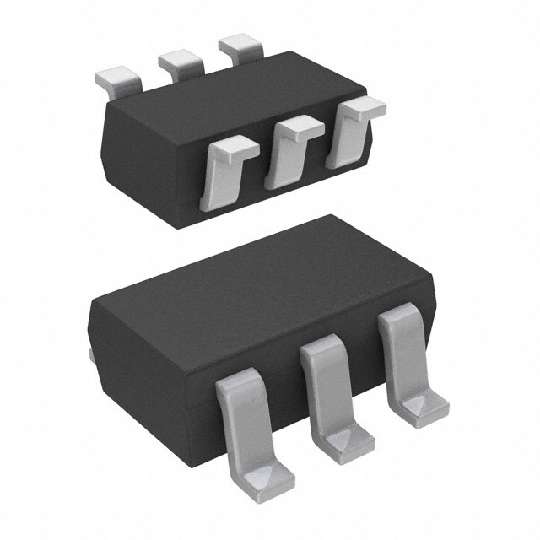

AND-OR Gate 1Element 3IN CMOS 6Pin SOT-23 T/R

Наличие: 1,161 шт.

Адрес доставки: Москва

Цена: ₽ 34.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17974866

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G0832DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G0832DBVR
Производитель	TI
ЧипСити Номер продукта	CC17974866
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Цепей	1 Circuit
Количество Битов	1 Bit
Время Задержки Распространения	3.40 ns
Узлы Напряжения	5.00 V, 3.30 V, 2.50 V, 1.80 V
Количество Вентилей	1 Gate
Количество входов	3 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SN74LVC1G0832DBVR описание продукта

This device is designed for 1.65-V to 5.5-V VCC operation.
The SN74LVC1G0832 device is a single 3-input positive AND-OR gate. It performs the Boolean function Y = (A • B ) + C in positive logic.
By tying one input to GND or VCC, the SN74LVC1G0832 device offers two more functions. When C is tied to GND, this device performs as a 2−input AND gate (Y = A • B). When A is tied to VCC, the device works as a 2−input OR gate (Y = B + C). This device also works as a 2−input OR gate when B is tied to VCC (Y = A + C).
NanoFree package technology is a major breakthrough in IC packaging concepts, using the die as the package.
This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
