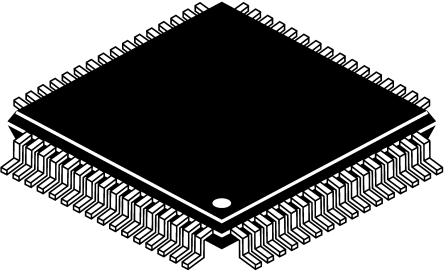

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADV7181CBSTZ

ADI

Video Decoder 4ADC 10Bit 64Pin LQFP

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 2,054.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC808393

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADV7181CBSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADV7181CBSTZ
Производитель	ADI
ЧипСити Номер продукта	CC808393
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	3.15V (min)
Количество Цепей	4 Circuit
Количество Стежков	64 Position
Количество Битов	10 Bit
Частота Выборки	110 MHz
Разрешение (биты)	10.0 Bit
Количество АЦП	4 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	6 Channel
Напряжение питания (Макс)	3.45 V
Напряжение питания (мин)	3.15 V
Длина	10.2 mm
Ширина	10.20 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADV7181CBSTZ описание продукта

The ADV7181C series high quality Video Decoder and Graphics Digitizer. This multi-format decoder supports the conversion of PAL, NTSC and SECAM standards in the form of composite or S-Video into a digital ITU-R BT.656 format. The ADV7181C also supports the decoding of a component RGB/YPrPb video signal into a digital YCrCb or RGB pixel output stream. SCART and overlay functionality are enabled by the ability of the ADV7181C to process simultaneously CVBS and standard definition RGB signals. The mixing of these signals is controlled by the fast blank pin. The ADV7181C contains two main processing sections. The first section is the standard definition processor (SDP), which processes all PAL, NTSC and SECAM signal types. The second section is the component processor (CP), which processes YPrPb and RGB component formats, including RGB graphics.
Four 10-bit ADCs sampling up to 110MHz
6 Analog input channels
SCART fast blank support
Internal antialias filters
NTSC, PAL and SECAM colour standards support
525p/625p component progressive scan support
720p/1080i component HDTV support
Digitizes RGB graphics up to 1024 x 768 at 70Hz (XGA)
3 x 3 colour space conversion matrix
12-bit 4:4:4 DDR, 8-/10-/16-/20-bit SDR pixel output interface
Programmable interrupt request output pin
Single front end for video and graphics
VBI data slicer (including teletext)
