ADUM7442ARQZ Купить - ADI Изолятор интерфейса

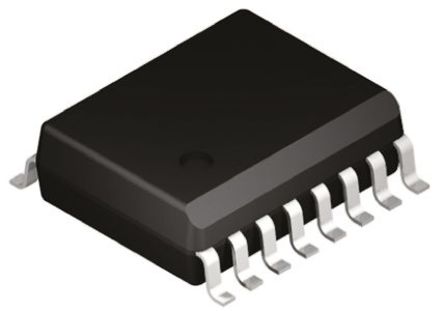

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM7442ARQZ

ADI

ANALOG DEVICES ADUM7442ARQZ Digital Isolator, 4Channel, 50ns, 3V, 5.5V, QSOP, 16Pins

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 214.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC552504

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM7442ARQZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM7442ARQZ
Производитель	ADI
ЧипСити Номер продукта	CC552504
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QSOP-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 5.5V
Время Нарастания/Спада	2 ns
Ток Питания	4.10 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Время Нарастания	2.8 ns
Напряжение Изоляции	1000 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	7 V
Время падения (Макс)	2 ns
Время падения (Макс)	2 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.01 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM7442ARQZ описание продукта

The ADUM7442 series quad-channel Digital Isolator based on the Analog Devices, Inc., iCoupler® technology. Combining high speed CMOS and monolithic air core transformer technologies, this isolation component provides outstanding performance characteristics superior to the alternatives, such as optocoupler devices and other integrated couplers. This family, like many Analog Devices isolators, offers very low power consumption, consuming one-tenth to one-sixth the power of comparable isolators at comparable data rates up to 25Mbps. In addition, every model has an input glitch filter to protect against extraneous noise disturbances. It provides four independent isolation channels in a variety of channel configurations and two data rates up to 25Mbps. It operates with the supply voltage on either side ranging from 3 to 5.5V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier.
1000Vrms Isolation rating
Low power operation
Bidirectional communication
Up to 25Mbps data rate (NRZ)
>15kV/µs High common-mode transient immunity

Показывать

ADUM7442ARQZ Даташит PDF

20 страницы, 393 КБ

10/16/2015
