ADUM5401CRWZ Купить - ADI Изолятор интерфейса

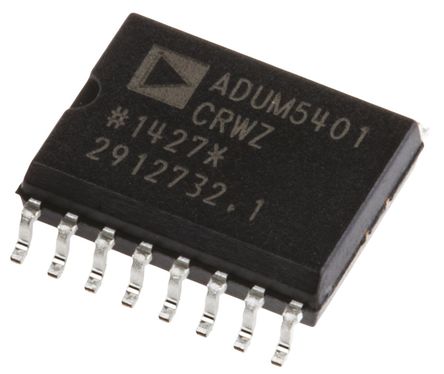

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM5401CRWZ

ADI

Digital Isolator, Quad, 4Channel, 45ns, 3V, 5.5V, WSOIC, 16Pins

Наличие: 1,246 шт.

Адрес доставки: Москва

Цена: ₽ 1,233.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC274973

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM5401CRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM5401CRWZ
Производитель	ADI
ЧипСити Номер продукта	CC274973
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 5.5V
Время Нарастания/Спада	2.5 ns
Выходной Ток	100 mA
Ток Питания	9 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	500 mW
Время Нарастания	2.5 ns
Напряжение Изоляции	2.5 kVrms
Входной ток (мин)	20 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM5401CRWZ описание продукта

The ADUM5401CRWZ is a 4-channel Isolator with isoPower integrated DC-to-DC converter. Based on the iCoupler® technology, a chip scale DC-to-DC converter provides up to 50mW of regulated, isolated power at 5V, which eliminates the need for a separate isolated DC-to-DC converter in low power isolated designs. The chip scale transformer iCoupler technology is used both for the isolation of the logic signals as well as for the DC-to-DC converter. The result is a small form factor, total isolation solution. The ADUM5401 isolator provides upgraded voltage reference to ensure proper start-up under all load conditions. isoPower uses high frequency switching elements to transfer power through its transformer. Special care must be taken during printed circuit board (PCB) layout to meet emissions standards. The DC-to-DC converter section of the ADUM5401 works on principles that are common to most modern power supply designs.
isoPower integrated, isolated DC-to-DC converter
Regulated 5 or 3.3V output
Up to 500mW output power
Quad DC-to-25Mbps (NRZ) signal isolation channels
High temperature operation
High common-mode transient immunity (>25kV/µs)
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADUM5401CRWZ Даташит PDF

28 страницы, 533 КБ

05/30/2012
