ADUM2401ARWZ Купить - ADI Изолятор интерфейса

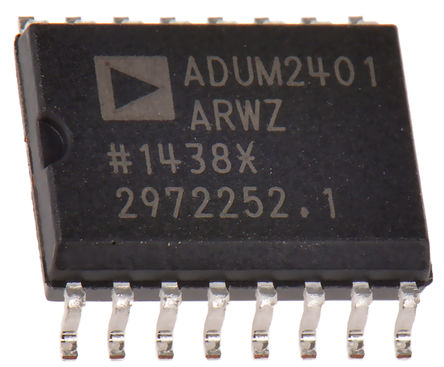

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM2401ARWZ

ADI

ANALOG DEVICES ADUM2401ARWZ Digital Isolator, Quad, 4Channel, 100ns, 2.7V, 5.5V, WSOIC, 16Pins

Наличие: 586 шт.

Адрес доставки: Москва

Цена: ₽ 469.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC444704

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM2401ARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM2401ARWZ
Производитель	ADI
ЧипСити Номер продукта	CC444704
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.50V (max)
Время Нарастания/Спада	2.5 ns
Выходной Ток	≤22.0 mA
Ток Питания	1.80 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	1.00 Mbps
Время Нарастания	3 ns
Напряжение Изоляции	5000 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM2401ARWZ описание продукта

The ADUM2401 series quad-channel Digital Isolator based on Analog Devices, Inc., iCoupler® technology. Combining high speed CMOS and monolithic air core transformer technology, this isolation component provides outstanding performance characteristics that are superior to alternatives, such as optocoupler devices. By avoiding the use of LEDs and photodiodes, iCoupler device removes the design difficulties commonly associated with optocouplers. The typical optocoupler concerns regarding uncertain current transfer ratios, nonlinear transfer functions and temperature and lifetime effects are eliminated with the simple iCoupler digital interfaces and stable performance characteristics. Furthermore, iCoupler devices run at one-tenth to one-sixth the power of optocouplers at comparable signal data rates. It provides four independent isolation channels in a variety of channel configurations and data rates.
Low power operation
Bidirectional communication
High data rate of dc to 90Mbps (NRZ)
2ns Maximum pulse width distortion
2ns Maximum channel-to-channel matching
>25kV/µs High common-mode transient immunity
Output enable function

Показывать

ADUM2401ARWZ Даташит PDF

24 страницы, 546 КБ

07/14/2015
