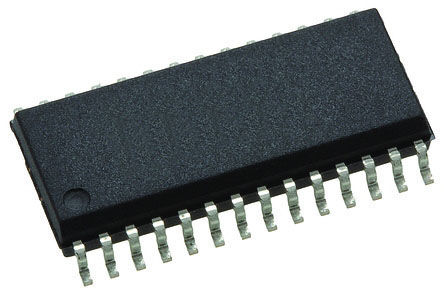

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS8507IBDW

Analog to Digital Converter 16Bit 40KSPS Analog-to-Digital Converter w/Internal Reference and Parallel/Serial Interface Single Channel Single ADC SAR 40KSPS 16Bit Parallel/Serial 28Pin SOIC Tube

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 1,741.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39249306

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS8507IBDW характеристики

Атрибут	Значение атрибута
Номенклатура	ADS8507IBDW
Производитель	TI
ЧипСити Номер продукта	CC39249306
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	4.20 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	24 mW
Частота Выборки	40 ksps
Потребляемая Мощность	155 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	30 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	18 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS8507IBDW описание продукта

DESCRIPTION
The ADS8507 is a complete low power, single 5-V supply, 16-bit sampling analog-to-digital (A/D)
converter. It contains a complete 16-bit capacitor-based, successive approximation register (SAR) A/D converter with sample and hold, clock, reference, and data interface. The converter can be
configured for a variety of input ranges including ±10 V, 4 V, and 5 V. For most input ranges, the input voltage can swing to 25 V or –25 V without damage to the converter.
FEATURES
• 40-kHz Min Sampling Rate
• 4-V, 5-V, and ±10-V Input Ranges
• 89.9-dB SINAD with 10-kHz Input
• ±1.5 LSB Max INL
• +1.5/–1 LSB Max DNL, 16-Bit No Missing
Codes
• ±5-mV BPZ, ±0.4 PPM/°C BPZ Drift
• SPI Compatible Serial Output With
Daisy-Chain (TAG) Feature
• Single 5-V Analog Supply
• Pin-Compatible With ADS7807 and 12-Bit
ADS7806/8506
• Uses Internal or External 2.5-V Reference
• Low Power Dissipation
– 24 mW Typ, 30 mW Max at 40 KSPS
• 50-µW Max Power Down Mode
• 28-Pin SO Package
• Full Parallel Interface
• 2"s Comp or BTC Output Code
