ADS7947SRTER

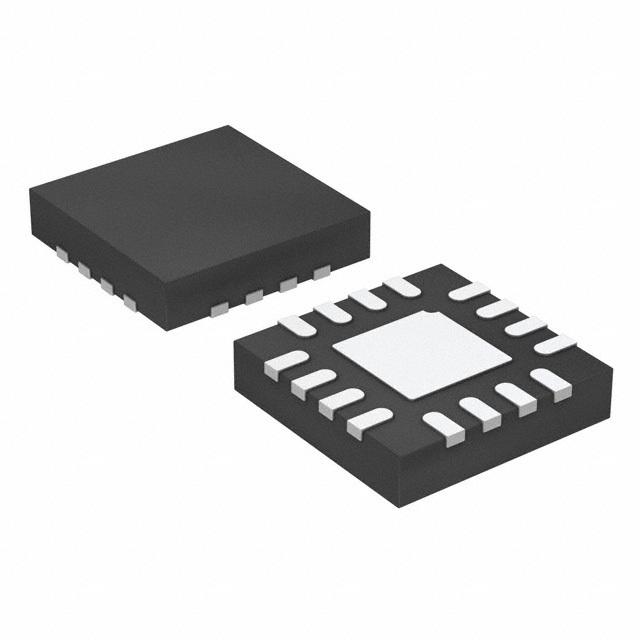

TEXAS INSTRUMENTS ADS7947SRTER Analog to Digital Converter, 12Bit, 2MSPS, Single, 2.7V, 5.5V, QFN

Наличие: 878 шт.

Адрес доставки: Москва

Цена: ₽ 843.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC36090440

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS7947SRTER характеристики

Атрибут	Значение атрибута
Номенклатура	ADS7947SRTER
Производитель	TI
ЧипСити Номер продукта	CC36090440
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WQFN-16
Напряжение Питания (DC)	2.70V (min)
Ток Питания	2.50 mA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	12 Bit
Рассеяние Мощности	7.5 mW
Частота Выборки	2 Msps
Потребляемая Мощность	7.5 mW
Количество АЦП	1 ADC
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	2 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	5 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS7947SRTER описание продукта

DESCRIPTION
The ADS7947/8/9 are 12-bit, 10-bit, and 8-bit 2MSPS analog-to-digital converters (ADCs), respectively. Devices operate at 2MSPS sample rate with a standard 16 clock data frame. In addition, it is possible to operate the ADS7947 (12-bit) at 2.1MSPS, the ADS7948 (10-bit) at 2.57MSPS, and the ADS7949 (8-bit) at 3MSPS with a short data frame optimized for the number of clocks sufficient for conversion with no drop in performance. The devices feature both outstanding dc precision and excellent dynamic performance, this family of pin-compatible devices includes a two-channel input multiplexer and a low-power successive approximation register (SAR) ADC with an inherent sample-and-hold (S/H) input stage.
FEATURES
• Sample Rate: 2MSPS
• Pin-Compatible Family: 12/10/8-Bit
• Outstanding Performance:
– No Missing Codes
– INL: 1LSB (max)
– SNR: 72dB (min)
• Low Power:
– 7.5mW at 2MSPS Operation
– Auto Power-Down at Lower Speeds:
– 3.8mW at 500kSPS
– 0.8mW at 100kSPS
– 0.16mW at 20kSPS
• Wide Supply Range:
– Analog: 2.7V to 5.5V
– Digital: 1.65V to AVDD
• Simple Serial Interface (SPI)
• Fully Specified from –40°C to +125°C
• Tiny Footprint: 3mm × 3mm QFN
APPLICATIONS
• Communication Systems
• Optical Networking
• Medical Instrumentation
• Battery-Powered Equipment
• Data Acquisition Systems
