ADS1294IPAG Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

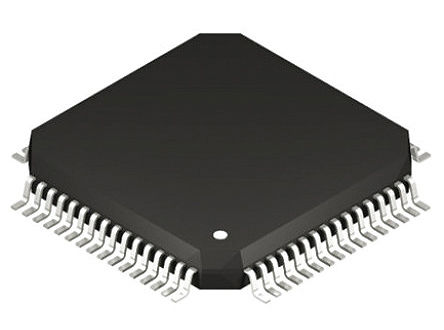

ADS1294IPAG

TEXAS INSTRUMENTS ADS1294IPAG. ANALOG TO DIGITAL CONVERTER ADC, 4Channel, 24Bit, 32KSPS, SERIAL, 64-TQFP

Наличие: 2,054 шт.

Адрес доставки: Москва

Цена: ₽ 1,556.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7827300

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1294IPAG характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1294IPAG
Производитель	TI
ЧипСити Номер продукта	CC7827300
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	TQFP-64
Напряжение Питания (DC)	1.65V (min)
Номинальная Мощность	10.1 mW
Ток Питания	2.75 mA
Количество Каналов	4 Channel
Количество Стежков	64 Position
Количество Битов	24 Bit
Рассеяние Мощности	6 mW
Частота Выборки	32 KSPS
Потребляемая Мощность	3 mW
Количество АЦП	4 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	1.65 V
Длина	10.2 mm
Ширина	10.20 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS1294IPAG описание продукта

The ADS1294IPAG is a 24-bit Analog-to-digital Converter (ADC) with built-in programmable gain amplifiers (PGAs), internal reference and an on board oscillator. The family of multichannel, simultaneous sampling, delta-sigma (ΔΣ) ADC incorporates all of the features that are commonly required in medical electrocardiogram (ECG) and electroencephalogram (EEG) applications. With high levels of integration and exceptional performance, the ADC enables the development of scalable medical instrumentation systems at significantly reduced size and power. Additionally, any configuration of input channels can be selected for derivation of the right leg drive (RLD) output signal. The ADC operates at data rates as high as 32kSPS, thereby allowing the implementation of software pace detection. Lead-off detection can be implemented internal to the device, either with a pull-up or pull-down resistor or an excitation current sink or source.
Integrated respiration impedance measurement
Digital pace detection capability
Built-In oscillator and reference
SPI™ compatible serial interface
Green product and no Sb/Br

Показывать

ADS1294IPAG Даташит PDF

107 страницы, 2536 КБ

10/11/2015

просматривать

ADS1294IPAG Даташит PDF

91 страницы, 2471 КБ

01/18/2014

просматривать

ADS1294IPAG Даташит PDF

92 страницы, 2475 КБ

07/29/2014

просматривать

ADS1294IPAG Другие Даташит

40 страницы, 884 КБ

12/04/2013

просматривать

ADS1294IPAG Другие Даташит

13 страницы, 322 КБ

02/23/2018

просматривать
