ADS1259BIPW Купить - TI Преобразователь AD

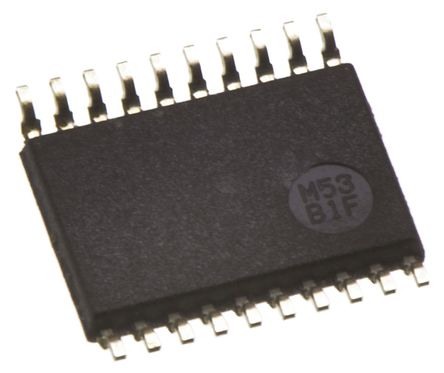

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS1259BIPW

TEXAS INSTRUMENTS ADS1259BIPW Analog to Digital Converter, 24Bit, 14.4KSPS, Single, 2.7V, 5V, TSSOP

Наличие: 1,102 шт.

Адрес доставки: Москва

Цена: ₽ 2,405.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20758757

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1259BIPW характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1259BIPW
Производитель	TI
ЧипСити Номер продукта	CC20758757
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.70V (min)
Ток Питания	3.80 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	20 Position
Количество Битов	24 Bit
Рассеяние Мощности	13 mW
Частота Выборки	14 ksps
Потребляемая Мощность	13 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	22 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	2.7 V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS1259BIPW описание продукта

The ADS1259BIPW is a 24-bit Analog-to-digital Converter (ADC) designed for the needs of industrial process control and other exacting applications. Combined with a signal amplifier, a high-resolution, high-accuracy measurement system is formed that is capable of digitizing a wide range of signals. The high-linearity low-drift converter uses a fourth-order, inherently stable, delta-sigma (ΔΣ) modulator that provides outstanding noise and linearity performance. The data rates are programmable up to 14kSPS including 10, 50 and 60SPS that provide excellent normal mode line-cycle rejection. The digital filter can be programmed for a fast settling mode where the conversions settle in a single cycle or programmed for a high line-cycle rejection mode. A fast responding input over-range detector flags the conversion data if an input over-range should occur. It also provides an integrated low-noise, very low drift 2.5V reference.
High performance
Single-cycle settling
Internal oscillator
Out-of-range detection
Readback data integrity by checksum and redundant data read capability
SPI-compatible interface
Green product and no Sb/Br
