ADS1213U Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

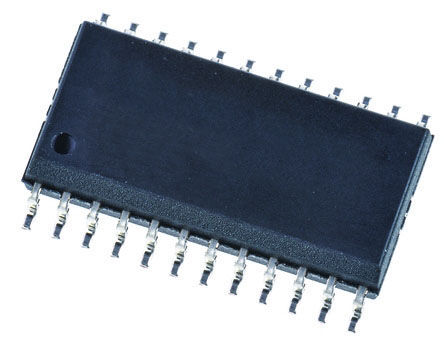

ADS1213U

Analog to Digital Converter 22Bit Analog-to-Digital Converter Single ADC Delta-Sigma 6.25KSPS 22Bit Serial 24Pin SOIC Tube

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 616.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC37164166

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1213U характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1213U
Производитель	TI
ЧипСити Номер продукта	CC37164166
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	4.75V (min)
Ток Питания	185 µA
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	24 Position
Количество Битов	22 Bit
Рассеяние Мощности	6 mW
Частота Выборки	6.25 ksps
Потребляемая Мощность	27.5 mW
Количество АЦП	1 ADC
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	8.5 mW
Количество входных каналов	4 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	15.4 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS1213U описание продукта

The ADS1212 and ADS1213 are precision, wide dynamic range, delta-sigma Analog-to-Digital (A/D) converters with 24-bit resolution operating from a single +5V supply. The differential inputs are ideal for direct connection to transducers or low-level voltage signals. The delta-sigma architecture is used for wide dynamic range and to guarantee 22 bits of no missing code performance. An effective resolution of 20 bits is achieved through the use of a very low-noise input amplifier at conversion rates up to 10Hz. Effective resolutions of 16 bits can be maintained up to a sample rate of 1kHz through the use of the unique Turbo Modulator mode of operation. The dynamic range of the converters is further increased by providing a low-noise programmable gain amplifier with a gain range of 1 to 16 in binary steps.
The ADS1212 and ADS1213 are designed for high-resolution measurement applications in smart transmitters, industrial process control, weigh scales, chromatography and portable instrumentation. Both converters include a flexible synchronous serial interface which is SPI compatible and also offers a two-wire control mode for low-cost isolation.
The ADS1212 is a single channel converter and is offered in both DIP-18 and SO-18 packages. The ADS1213 includes a 4-channel input multiplexer and is available in DIP-24, SO-24, and SSOP-28 packages.
