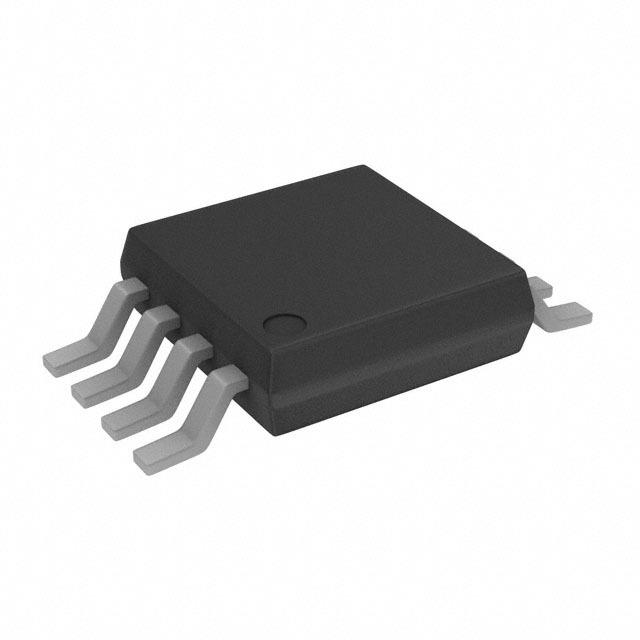

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG821BRMZ

ADI

ANALOG DEVICES ADG821BRMZ Analog Switch, Dual Channel, SPST, 2Channels, 0.5Ω, 1.8V to 5.5V, MSOP, 8Pins

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 347.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC300426

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG821BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG821BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC300426
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет (СИ)	SOP
Корпус/Пакет	MSOP-8
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	2 Output
Тип Контактов	SPST
Ток Питания	1 nA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	500 mΩ
Количество Битов	2 Bit
Рассеяние Мощности	0.000005 W
Ширина Ленты	24 MHz
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	24 MHz
Рассеиваемая Мощность (Макс)	0.005 mW
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG821BRMZ описание продукта

The ADG821BRMZ is a CMOS Low Voltage Dual SPST Switch designed on an advanced submicron process that provides low power dissipation, yet gives high switching speed, low on resistance and low leakage currents. It is designed to operate from a single 1.8 to 5.5V supply, making ideal for use in battery-powered instruments. Each switch conducts equally well in both directions when on. The ADG821 contain two independent SPST switches. This is ideal to use in hard drives, power routing, PCMCIA cards and cellular phones as well as audio and video signal routing.
0.3R Maximum on-resistance flatness at 125°C
200mA Current carrying capability
Rail-to-rail operation
33ns Switching times
<0.01µW Typical power consumption
TTL-/CMOS-compatible inputs
Pin-compatible with the ADG721/ADG722/ADG723
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADG821BRMZ Даташит PDF

12 страницы, 210 КБ

04/16/2008
