ADG633YCPZ Купить - ADI Чип аналогового переключателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG633YCPZ

ADI

ANALOG DEVICES ADG633YCPZ Analog Switch, Triple Channel, SPDT, 3Channels, 200Ω, 2V to 12V, ± 2V to ± 6V, LFCSP, 16Pins

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 234.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1379096

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG633YCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG633YCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1379096
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin

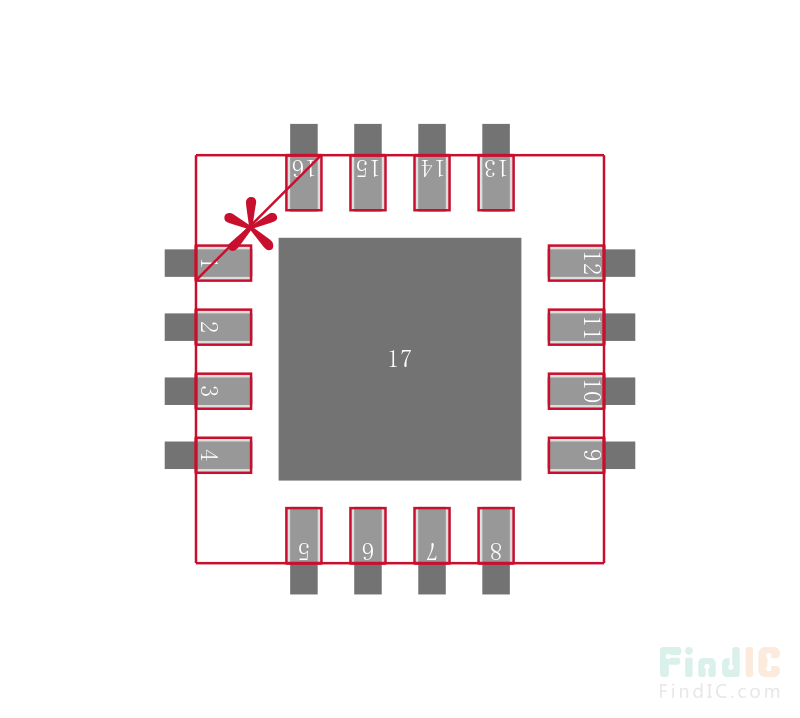

Корпус/Пакет	LFCSP-16
Количество Выходных Интерфейсов	6 Output
Тип Контактов	SPDT
Ток Питания	10 nA
Количество Цепей	3 Circuit
Количество Каналов	3 Channel
Количество Стежков	16 Position
Количество Битов	3 Bit
Рассеяние Мощности	10.0 µW
Количество входов	3 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	580 MHz
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	6 V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG633YCPZ описание продукта

Product Details
The ADG633 is a low voltage CMOS device comprising three independently selectable single-pole, double-throw (SPDT) switches. The device is fully specified for ±5 V, +5 V, and +3 V supplies. The ADG633 switches are turned on with a logic low (or high) on the appropriate control input. Each switch conducts equally well in both directions when on and has an input signal range that extends to the supplies. An EN input is used to enable or disable the device. When the device is disabled, all channels are switched off.
The ADG633 is designed on an enhanced process that provides lower power dissipation, yet is capable of high switching speeds. Low power consumption and an operating supply range of 2 V to 12 V make the ADG633 ideal for battery-powered, portable instruments. All channels exhibit break-before-make switching action, preventing momentary shorting when switching channels.
All digital inputs have 0.8 V to 2.4 V logic thresholds, ensuring TTL/CMOS logic compatibility when using single +5 V or dual ±5 V supplies.
The ADG633 is available in a small, 16-lead TSSOP package and a 16-lead, 4 mm × 4 mm LFCSP package.
**Product Highlights**
1. Single- and dual-supply operation. The ADG633 offers high performance and is fully specified and guaranteed with ±5 V, +5 V, and +3 V supply rails.
2. Temperature range: −40°C to +125°C.
3. Guaranteed break-before-make switching action.
4. Low power consumption, typically <0.1 μW.
5. Small, 16-lead TSSOP and 16-lead, 4 mm × 4 mm LFCSP packages.
**Applications**
Automatic test equipment
Data acquisition systems
Battery-powered systems
Communications systems
Audio and video signal routing
Relay replacement
Sample-and-hold systems
Industrial control systems
### Features and Benefits
±2 V to ±6 V dual-supply operation
2 V to 12 V single-supply operation
Temperature range: −40°C to +125°C
<0.2 nA leakage currents
52 Ω on resistance over full signal range
Rail-to-rail switching operation
16-lead LFCSP and TSSOP packages
Typical power consumption: <0.1 μW
TTL-/CMOS-compatible inputs
Package upgrades to 74HC4053 and MAX4053/MAX4583

Показывать

ADG633YCPZ Даташит PDF

16 страницы, 379 КБ

11/17/2009

просматривать

ADG633YCPZ Даташит PDF

17 страницы, 361 КБ

11/17/2009

просматривать

ADG633YCPZ Даташит PDF

16 страницы, 378 КБ

11/17/2009

просматривать

ADG633YCPZ Даташит PDF

17 страницы, 361 КБ

просматривать

ADG633YCPZ Другие Даташит

17 страницы, 268 КБ

просматривать

ADG633YCPZ Другие Даташит

17 страницы, 419 КБ

просматривать

ADG633YCPZ Другие Даташит

7 страницы, 292 КБ

04/29/2016

просматривать
