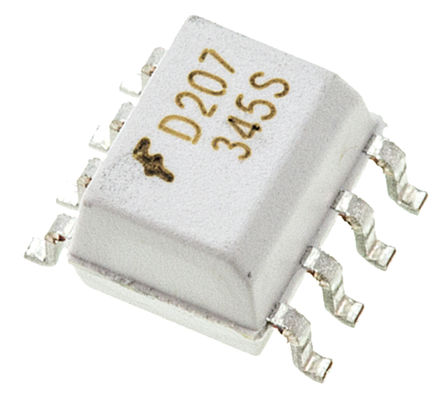

MOCD207R2M

Fairchild

FAIRCHILD SEMICONDUCTOR MOCD207R2M Optocoupler, Transistor Output, 2Channel, SOIC, 8Pins, 60mA, 2.5kV, 100%

Наличие: 908 шт.

Адрес доставки: Москва

Цена: ₽ 44.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC11073800

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MOCD207R2M характеристики

Атрибут	Значение атрибута
Номенклатура	MOCD207R2M
Производитель	Fairchild
ЧипСити Номер продукта	CC11073800
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	3.2µs, 4.7µs
Входное Напряжение (DC)	1.25 V
Выходное Напряжение	70.0 V
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.25 V
Входной Ток	60.0 mA
Рассеяние Мощности	0.25 W
Время Нарастания	1.6 µs
Напряжение Изоляции	2500 Vrms
Прямой ток	60 mA
Выходное напряжение (Макс)	70 V
Входной ток (мин)	60 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.55 V
Прямой ток (макс)	60 mA
Время падения	2.2 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Ширина	4.16 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

MOCD207R2M описание продукта

Description
The MOCD207M/MOCD208M consist of two silicon phototransistors optically coupled to two GaAs infrared LEDs. These devices are constructed in a small outline surface mount package which conforms to the standard SOIC-8 footprint.
Features
■ Dual Channel Optocoupler
■ Convenient Plastic SOIC-8 Surface Mountable Package Style
■ Two channels in one compact surface mount package
■ Closely Matched Current Transfer Ratios to Minimize Unit-to-Unit Variation
■ Minimum V(BR)CEO of 70 Volts Guaranteed
■ Standard SOIC-8 Footprint, with 0.050” Lead Spacing
■ Compatible with Dual Wave, Vapor Phase and IR Reflow Soldering
■ High Input-Output Isolation of 2500 Vac (rms) Guaranteed
■ Meets U.L. Regulatory Requirements, File #E90700, Volume 2
Applications
■ Feedback control circuits
■ Interfacing and coupling systems of different potentials and impedances
■ General purpose switching circuits
■ Monitor and detection circuits
