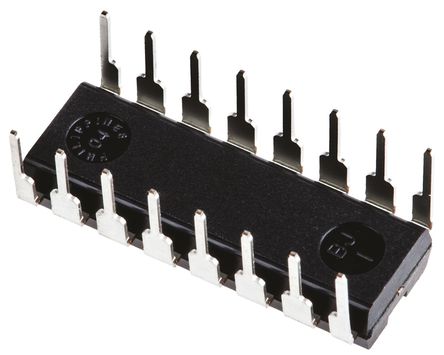

ADG408BNZ

Analog Devices

Серия ADG408 представляет собой монолитный CMOS-аналоговый мультиплексор с восемью одиночными каналами. IC переключает один из восьми входов на общий выход, определяемый 3-битными бинарными адресными линиями A0, A1 и A2. Вход EN на обоих устройствах используется для включения или отключения устройства. Когда устройство отключено, все каналы отключаются. Устройство разработано на усовершенствованном процессе LC2MOS, который обеспечивает низкое энергопотребление при высокой скорости переключения и низком сопротивлении в режиме включения. Каждый канал одинаково хорошо работает в обоих направлениях при включенном состоянии и имеет диапазон входных сигналов, который распространяется до напряжений питания. В режиме выключения уровень сигнала до напряжений питания блокируется. Все каналы демонстрируют действие переключения «break-before-make», предотвращая кратковременные короткие замыкания при переключении каналов. В конструкции заложена низкая инъекция заряда, что минимизирует переходные процессы при переключении цифровых входов. * Диапазон аналоговых сигналов: VSS к VDD * Низкое энергопотребление (ISUPPLY <75 µA) * Быстрое переключение * Действие переключения «break-before-make» * Заменяемый через вставку устройство DG408

Наличие: 658 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 2,242.45

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Analog Devices

ЧипСити Номер продукта:

CC611461

Категория продукта:

Микросхема Чип аналогового переключателя

Упаковка: DIP-16

Дата доставки: 7 дней

Оплата:

Обновлено 29.10.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADG408BNZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG408BNZ
Производитель	Analog Devices
ЧипСити Номер продукта	CC611461
Жизненный Цикл Продукта	Active
Категория продукта	Микросхема Чип аналогового переключателя
Даташит
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	12.0V (max)
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Ток Питания	100 µA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	100 Ω
Рассеяние Мощности	0.47 W
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	12V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	12 V
Длина	20.07 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADG408BNZ описание продукта

Серия ADG408 представляет собой монолитный CMOS-многопотоковый аналоговый мультиплексор, включающий восемь отдельных каналов. Чип переключает один из восьми входов на общий выход, определяемый 3-битными бинарными адресными линиями A0, A1 и A2. Вход EN на обоих устройствах используется для включения или выключения устройства. Когда устройство отключено, все каналы отключаются. Устройство разработано на усовершенствованном процессе LC2MOS, который обеспечивает низкое энергопотребление при высокой скорости переключения и низком сопротивлении. Каждый канал одинаково хорошо работает в обоих направлениях при включенном состоянии и имеет диапазон входных сигналов, который распространяется до напряжений питания. В режиме отключения сигналы уровня до напряжений питания блокируются. Все каналы демонстрируют действие переключения «break-before-make», предотвращая кратковременные короткие замыкания при переключении каналов. В конструкции заложена низкая инъекция заряда для минимизации переходных явлений при переключении цифровых входов.
VSS — VDD; диапазон аналоговых сигналов
Низкое энергопотребление (ISUPPLY <75µA)
Быстрое переключение
Действие переключения «break-before-make»
Вставной заменитель DG408

Показывать

ADG408BNZ Даташит PDF

15 страницы, 254 КБ

03/04/2015

просматривать

ADG408BNZ Даташит PDF

16 страницы, 434 КБ

10/04/2006

просматривать

ADG408BNZ Даташит PDF

16 страницы, 315 КБ

просматривать

ADG408BNZ Даташит PDF

16 страницы, 327 КБ

03/28/2012

просматривать

ADG408BNZ Даташит PDF

2 страницы, 61 КБ

01/18/2005

просматривать
