ADCMP552BRQZ Купить - ADI Компаратор

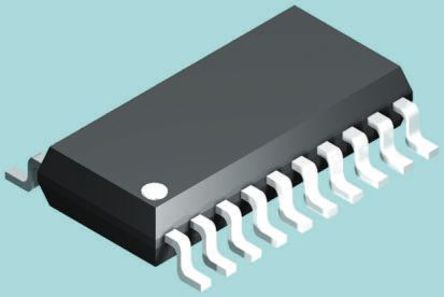

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADCMP552BRQZ

ADI

ANALOG DEVICES ADCMP552BRQZ Analog Comparator, Single, High Speed, 1, 500 ps, 3.135V to 5.25V, QSOP, 20Pins

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 402.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1415593

Категория продукта:

Компаратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADCMP552BRQZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADCMP552BRQZ
Производитель	ADI
ЧипСити Номер продукта	CC1415593
Категория продукта	Компаратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QSOP-20
Выходной Ток	55mA @3.3V
Ток Питания	17 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	20 Position
Рассеяние Мощности	130 W
Коэффициент Ослабления Синфазного Сигнала	76 dB
Входное Напряжение Смещения	10 mV
Входной Ток Смещения	5000 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.135V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	3.135 V
Длина	8.66 mm
Ширина	3.91 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADCMP552BRQZ описание продукта

Product Details
The ADCMP551/ADCMP552/ADCMP553 are single supply, high speed comparators fabricated on Analog Devices’ proprietary XFCB process. The devices feature a 750 ps propagation delay with less than 150 ps overdrive dispersion. Dispersion, a measure of the difference in propagation delay under differing overdrive conditions, is a particularly important characteristic of high speed comparators. A separate programmable hysteresis pin is available on the ADCMP552.
A differential input stage permits consistent propagation delay with a common-mode range from –0.2 V to VCCI – 2.0 V. Outputs are complementary digital signals are fully compatible with PECL 10 K and 10 KH logic families. The outputs provide sufficient drive current to directly drive transmission lines terminated in 50 . to VCCO - 2 V. A latch input is included and permits tracking, track-and-hold, or sample-and-hold modes of operation. The latch input pins contain internal pullups that set the latch in tracking mode when left open.
The ADCMP551/ADCMP552/ADCMP553 are specified over the –40°C to +85°C industrial temperature range. The ADCMP551 is available in a 16-lead QSOP package; the ADCMP552 is available in a 20-lead QSOP package; and the ADCMP553 is available in an 8-lead MSOP package.
### Features and Benefits
Single Power Supply
750 ps Propagation Delay Input to Output
100 ps Propagation Delay Dispersion
Differential PECL Compatible Outputs
Differential Latch Control
Power Supply Rejection Greater than 70 dB
Internal Latch Pull-up Resistors
750 ps Minimum Pulse Width
Equivalent Input Rise Time Bandwidth > 750 MHz
Typical Output Rise/Fall of 500 ps
Programmable Hysteresis
