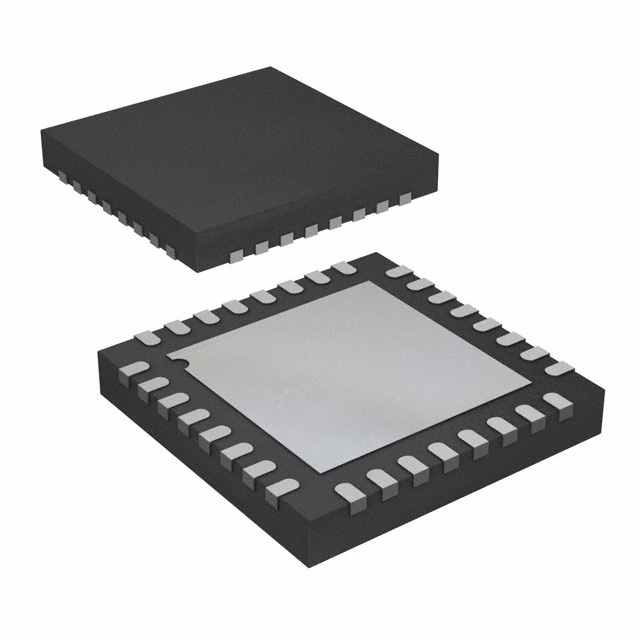

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9970BCPZ

ADI

AFE Video 1ADC 14Bit 1.8V 32Pin LFCSP EP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 815.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC222344

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9970BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9970BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC222344
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Напряжение Питания (DC)	1.80 V
Количество Каналов	1 Channel
Количество Стежков	32 Position
Рассеяние Мощности	150 mW
Частота Выборки	65000 KSPS
Разрешение (биты)	14.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	1.8 V
Напряжение питания (Макс)	1.8 V
Напряжение питания (мин)	1.8 V
Входное напряжение	3 V
Длина	5 mm
Ширина	5 mm
Высота	0.83 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9970BCPZ описание продукта

Product Details
The AD9970 is a highly integrated CCD signal processor for high speed digital video camera applications. Specified at pixel rates of up to 65 MHz, the AD9970 consists of a complete analog front end with analog-to-digital conversion combined with a programmable timing driver. The _Precision Timing_ core allows adjustment of high speed clocks with 240 ps resolution at 65 MHz operation. The AD9970 also contains a reduced range LVDS interface for data outputs.
The analog front end includes black level clamping, CDS, VGA, and a 65 MSPS, 14-bit ADC. The timing driver provides the high speed CCD clock drivers for RG, HL, and H1 to H4. Operation is programmed using a 3-wire serial interface.
Packaged in a space-saving 5 mm × 5 mm, 32-lead LFCSP_VQ, the AD9970 is specified over an operating temperature range of −25°C to +85°C.
_For more information about the AD9970, contact Analog Devices via email at afe.ccd@analog.com._
**Applications**
Professional HDTV camcorders
Professional/high end digital cameras
Broadcast cameras
Industrial high speed cameras
High speed data acquisition systems
### Features and Benefits
1.8 V analog and digital core supply voltage
Serial data link with reduced range
LVDS outputs
Correlated double sampler (CDS) with −3 dB, 0 dB, +3 dB, and +6 dB gain
6 dB to 42 dB, 10-bit variable gain amplifier (VGA)
14-bit, 65 MHz ADC
Black level clamp with variable level control
Complete on-chip timing generator
_Precision Timing _core with 240 ps resolution @ 65 MHz
On-chip, 3 V horizontal and RG driver
5 mm × 5 mm, 32-lead LFCSP_VQ

Показывать

AD9970BCPZ Даташит PDF

2 страницы, 67 КБ

07/15/2014
