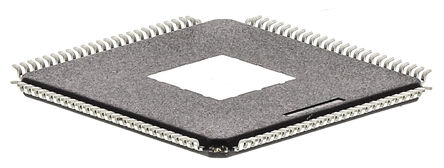

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9910BSVZ

ADI

Direct Digital Synthesizer 1000MHz 1DAC 14Bit Parallel/Serial 100Pin TQFP EP Tray

Наличие: 1,026 шт.

Адрес доставки: Москва

Цена: ₽ 6,197.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC292726

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9910BSVZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9910BSVZ
Производитель	ADI
ЧипСити Номер продукта	CC292726
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Частота	1 GHz
Напряжение Питания (DC)	1.71V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	20 mA
Ток Питания	29 mA
Количество Стежков	100 Position
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	1.8V, 3.3V
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD9910BSVZ описание продукта

The AD9910 series CMOS Direct Digital Synthesizer featuring an integrated 14-bit DAC and supporting sample rates up to 1 GSPS. The AD9910 employs an advanced, proprietary DDS technology that provides a significant reduction in power consumption without sacrificing performance. The DDS/DAC combination forms a digitally programmable, high frequency, analog output synthesizer capable of generating a frequency agile sinusoidal waveform at frequencies up to 400MHz. The user has access to the three signal control parameters that control the DDS, frequency, phase and amplitude. The DDS provides fast frequency hopping and frequency tuning resolution with its 32-bit accumulator. With a 1 GSPS sample rate, the tuning resolution is ~0.23Hz. The DDS also enables fast phase and amplitude switching capability. The AD9910 is controlled by programming its internal control registers via a serial I/O port.
PLL REFCLK Multiplier
Parallel data path interface
Internal oscillator can be driven by a single crystal
Phase modulation capability
Amplitude modulation capability
Multichip synchronization
Software and hardware controlled power-down
8 Frequency and phase offset profiles
Serial input/output (I/O) control
Excellent dynamic performance with >80dB narrow-band SFDR
0.23Hz or Better frequency resolution
1GSPS Internal clock speed

Показывать

AD9910BSVZ Даташит PDF

64 страницы, 1392 КБ

05/08/2012
