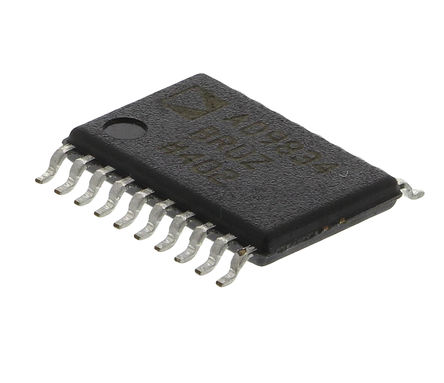

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9834BRUZ

ADI

Special Function IC, Direct Digital Synthesizer, 25MHz, 10Bit DAC, 2.3V to 5.5V, TSSOP-20

Наличие: 586 шт.

Адрес доставки: Москва

Цена: ₽ 1,655.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC204393

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9834BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9834BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC204393
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Частота	75.0 MHz
Напряжение Питания (DC)	2.30V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6 V
Выходной Ток	3 mA
Ток Питания	5.8 mA
Количество Стежков	20 Position
Количество Битов	10 Bit
Рассеяние Мощности	40.0 mW
Разрешение (биты)	10.0 Bit
Ширина Ленты	200 kHz
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9834BRUZ описание продукта

The AD9834BRUZ is a 75MHz Direct Digital Synthesizer capable of producing high performance sine and triangular outputs. It also has an on-board comparator that allows a square wave to be produced for clock generation. Capability for phase modulation and frequency modulation is provided. The frequency registers are 28bits, with a 75MHz clock rate, resolution of 0.28Hz can be achieved. Frequency and phase modulation are affected by loading registers through the serial interface and toggling the registers using software or the FSELECT pin and PSELECT pin, respectively. The AD9834 is written to using a 3-wire serial interface. This serial interface operates at clock rates up to 40MHz and is compatible with DSP and microcontroller standards. The AD9834 has a power-down pin (SLEEP) that allows external control of the power-down mode. Sections of the device that are not being used can be powered down to minimize the current consumption.
Narrow-band SFDR >72dB
Output frequency up to 37.5MHz
Sine output/triangular output
On-board comparator
3-wire SPI® interface
Power-down option
20mW Power consumption at 3V
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD9834BRUZ Даташит PDF

32 страницы, 545 КБ

03/26/2014
