AD9834CRUZ Купить - ADI Операционный усилитель

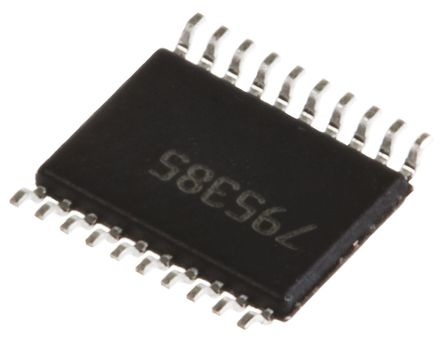

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9834CRUZ

ADI

Direct Digital Synthesizer 75MHz 1DAC 10Bit Serial 20Pin TSSOP Tube

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 903.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC377193

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9834CRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9834CRUZ
Производитель	ADI
ЧипСити Номер продукта	CC377193
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Частота	75 MHz
Напряжение Питания (DC)	2.30V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6 V
Выходной Ток	3 mA
Ток Питания	8.70 mA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Количество Битов	10 Bit
Рассеяние Мощности	40 mW
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9834CRUZ описание продукта

The AD9834CRUZ is a 75MHz low power DDS Device, capable of producing high performance sine and triangular outputs. It also has an on-board comparator that allows a square wave to be produced for clock generation. Consuming only 20mW of power at 3V makes the AD9834 an ideal candidate for power-sensitive applications. Capability for phase modulation and frequency modulation is provided. This frequency register has 28 bits, with a 75MHz clock rate, resolution of 0.28Hz can be achieved. Similarly, with a 1MHz clock rate, this can be tuned to 0.004Hz resolution. Frequency and phase modulation are affected by loading registers through the serial interface and toggling the registers using software or the FSELECT pin and PSELECT pin, respectively. This is written to using a 3-wire serial interface. This serial interface operates at clock rates up to 40MHz and is compatible with DSP and microcontroller standards.
>72dB Narrow-band SFDR
37.5MHz Output frequency
Sine output/triangular output
On-board comparator
3-wire SPI® interface
Power-down option
20mW Power consumption at 3V
Product features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD.

Показывать

AD9834CRUZ Даташит PDF

32 страницы, 545 КБ

03/26/2014
