AD9777BSVZ Купить - ADI Преобразователь DA

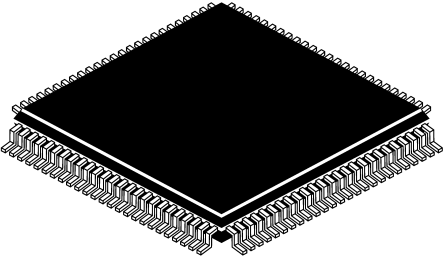

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9777BSVZ

ADI

ANALOG DEVICES AD9777BSVZ Digital to Analog Converter, 16Bit, 400MSPS, Differential, Single Ended, 3.1V to 3.5V, TQFP

Наличие: 1,225 шт.

Адрес доставки: Москва

Цена: ₽ 1,178.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3240800

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9777BSVZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9777BSVZ
Производитель	ADI
ЧипСити Номер продукта	CC3240800
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	TQFP-80
Напряжение Питания (DC)	3.50V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	72.5 mA
Количество Каналов	2 Channel
Количество Стежков	80 Position
Количество Битов	16 Bit
Рассеяние Мощности	410 mW
Частота Выборки	400 Msps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	410 mW
Количество ЦАПов	2 DAC
Напряжение питания	3.1V ~ 3.5V
Напряжение питания (Макс)	3.5 V
Напряжение питания (мин)	3.1 V
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD9777BSVZ описание продукта

The AD9777BSVZ is a 16-bit interpolating dual Digital-to-analog Converter features a serial port interface (SPI) that provides a high level of programmability, thus allowing for enhanced system level options. The independent channel gain and offset adjust registers allow the user to calibrate LO feed-through and sideband suppression errors associated with analog quadrature modulators. The 6dB of gain adjustment range can also be used to control the output power level of DAC. The AD9777 features the ability to perform fS/2, fS/4 and fS/8 digital modulation and image rejection when combined with an analog quadrature modulator. In this mode, the AD9777 accepts I and Q complex data, generates a quadrature modulated IF signal along with its orthogonal representation via its dual DAC and presents these two reconstructed orthogonal IF carriers to an analog quadrature modulator to complete the image rejection up conversion process.
Programmable channel gain and offset adjustment
Direct IF transmission mode for 70MHz + Ifs
Enables image rejection architecture
Fully compatible SPI® port
Excellent AC performance
Internal PLL clock multiplier
Selectable internal clock divider
Versatile clock input
Differential/single-ended sine wave or TTL/CMOS/LVPECL compatible
Versatile input data interface
Twos complement/straight binary data coding
Dual-port or single-port interleaved input data
On-chip 1.2V reference

Показывать

AD9777BSVZ Даташит PDF

60 страницы, 1771 КБ

12/27/2005
