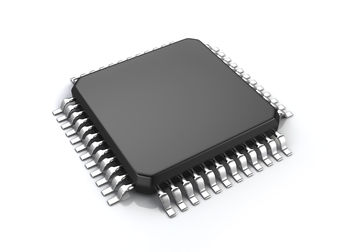

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9767ASTZ

ADI

ANALOG DEVICES AD9767ASTZ Digital to Analogue Converter, 14Bit, 125MSPS, Parallel, 3V to 5.5V, LQFP, 48Pins

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 4,055.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC370963

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9767ASTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9767ASTZ
Производитель	ADI
ЧипСити Номер продукта	CC370963
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Количество Выходных Интерфейсов	2 Output
Ток Питания	71.0 mA
Количество Каналов	2 Channel
Количество Стежков	48 Position
Количество Битов	14 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	125 Msps
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	2 DAC
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	7 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD9767ASTZ описание продукта

The AD9767ASTZ is a dual-port high speed 2-channel 14-bit CMOS Digital-to-analog Converter (DAC) integrates two high quality TxDAC+® cores, a voltage reference. The AD9763 offers exceptional AC and DC performance while supporting update rates of up to 125MSPS. The AD9763 has been optimized for processing I and Q data in communications applications. The digital interface consists of two double-buffered latches as well as control logic. Separate write inputs allow data to be written to the two DAC ports independent of one another. Separate clocks control the update rate of the DAC. A mode control pin allows the AD9763 to interface to two separate data ports or to a single interleaved high speed data port. In interleaving mode, the input data stream is demuxed into its original I and Q data and then latched. The I and Q data is then converted by the two DAC and updated at half the input data rate. The GAINCTRL pin allows two modes for setting the full-scale current of the two DACs.
Excellent SFDR to Nyquist at 5MHz output - 75dBc
Excellent gain and offset matching - 0.1%
Fully independent or single-resistor gain control
Dual-port or interleaved data
