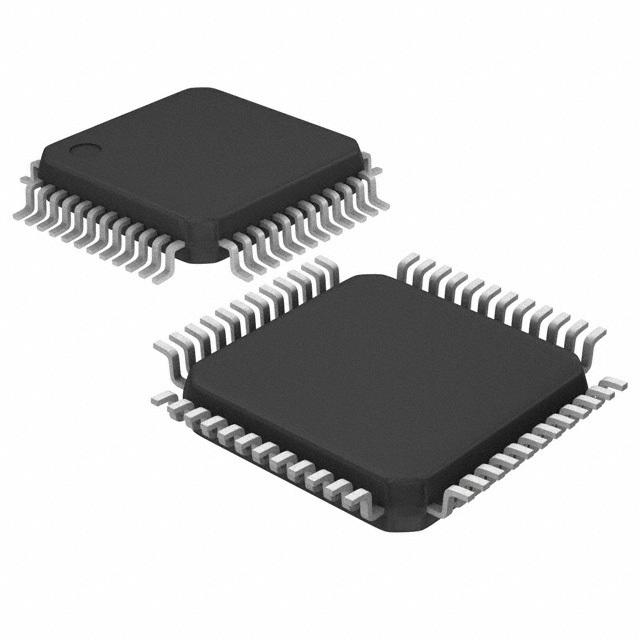

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9240ASZRL

ADI

* Monolithic 14Bit, 10MSPS A/D Converter * Low Power Dissipation: 285mW * Single +5V Supply * Integral Nonlinearity Error: 2.5 LSB * Differential Nonlinearity Error: 0.6 LSB * Input Referred Noise: 0.36 LSB * Complete: On-Chip Sample-and-Hold Amplifier andVoltage Reference * Signal-to-Noise and Distortion Ratio: 77.5dB * Spurious-Free Dynamic Range: 90dB * Out-of-Range Indicator * Straight Binary Output Data * 44-Lead MQFP

Наличие: 728 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 668.51

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC4321040

Категория продукта:

Преобразователь AD

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD9240ASZRL характеристики

Атрибут	Значение атрибута
Номенклатура	AD9240ASZRL
Производитель	ADI
ЧипСити Номер продукта	CC4321040
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Рабочее Напряжение	5 V
Количество Цепей	1 Circuit
Количество Битов	14 Bit
Рассеяние Мощности	285 mW
Частота Выборки	10 Msps
Разрешение (биты)	14.0 Bit
Входная Ёмкость	16.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Рабочая Температура	-55℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

Аналоги товара

AD9240ASZRL описание продукта

Product Details
The AD9240 is a 10 MSPS, single supply, 14-bit analog-to- digital converter (ADC). It combines a low cost, high speed CMOS process and a novel architecture to achieve the resolution and speed of existing hybrid implementations at a fraction of the power consumption and cost. It is a complete, monolithic ADC with an on-chip, high performance, low noise sample-and-hold amplifier and programmable voltage reference. An external reference can also be chosen to suit the dc accuracy and temperature drift requirements of the application. The device uses a multistage differential pipelined architecture with digital output error correction logic to guarantee no missing codes over the full operating temperature range.
The input of the AD9240 is highly flexible, allowing for easy interfacing to imaging, communications, medical and data-acquisition systems. A truly differential input structure allows for both single-ended and differential input interfaces of varying input spans. The sample-and-hold amplifier (SHA) is equally suited for multiplexed systems that switch full-scale voltage levels in successive channels as well as sampling single-channel inputs at frequencies up to and beyond the Nyquist rate. The AD9240 also performs well in communication systems employing Direct-IF Down Conversion, since the SHA in the differential input mode can achieve excellent dynamic performance well beyond its specified Nyquist frequency of 5 MHz.
A single clock input is used to control all internal conversion cycles. The digital output data is presented in straight binary output format. An out-of-range (OTR) signal indicates an overflow condition which can be used with the most significant bit to determine low or high overflow.
### Features and Benefits
Low Power Dissipation: 285 mW
Single +5 V Supply
Integral Nonlinearity Error: 2.5 LSB
Differential Nonlinearity Error: 0.6 LSB
Input Referred Noise: 0.36 LSB
On-Chip Sample-and-Hold Amplifier and Voltage Reference
Signal-to-Noise and Distortion
Ratio: 77.5 dB
Spurious-Free Dynamic Range: 90 dB
Out-of-Range Indicator
Straight Binary Output Data
44-Lead MQFP
