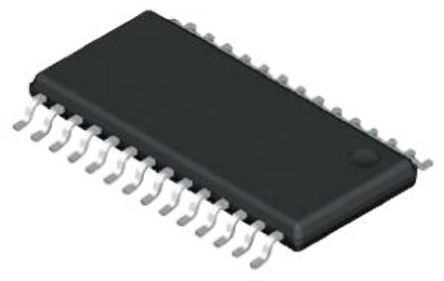

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9200ARSZ

ADI

Analogue to Digital Converter, 10Bit, 20MSPS, Single, 2.7V, 5.5V, SSOP

Наличие: 11,445 шт.

Адрес доставки: Москва

Цена: ₽ 399.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC229625

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9200ARSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9200ARSZ
Производитель	ADI
ЧипСити Номер продукта	CC229625
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	2.70V (min)
Ток Питания	26.6 mA
Количество Цепей	1 Circuit
Количество Стежков	28 Position
Количество Битов	10 Bit
Рассеяние Мощности	80 mW
Частота Выборки	20 Msps
Разрешение (биты)	10.0 Bit
Входная Ёмкость	1.00 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

AD9200ARSZ описание продукта

The AD9200ARSZ is a 10-bit complete CMOS monolithic Analog-to-digital Converter (ADC) with an on-chip sample-and-hold amplifier and voltage reference. The converter uses multistage differential pipeline architecture at 20MSPS data rates and guarantees no missing codes over the full operating temperature range. The input of the converter has been designed to ease the development of both imaging and communications systems. The user can select a variety of input ranges and offsets and can drive the input either single-ended or differentially. The sample-and-hold (SHA) amplifier is equally suited for both multiplexed systems that switch full-scale voltage levels in successive channels and sampling 1-channel inputs at frequencies up to and beyond the Nyquist rate. AC coupled input signals can be shifted to a predetermined level with an on board clamp circuit.
Dynamic performance is excellent
Pin-compatible with AD876
Power-down (sleep) mode
Out-of-range indicator
Built-in clamp function
Adjustable on-chip voltage reference
