AD8542ARUZ

ADI

ANALOG DEVICES AD8542ARUZ Operational Amplifier, Dual, 2 Amplifier, 1MHz, 0.75V/µs, 2.7V to 5.5V, TSSOP, 8Pins

Наличие: 895 шт.

Адрес доставки: Москва

Цена: ₽ 145.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC756444

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8542ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8542ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC756444
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

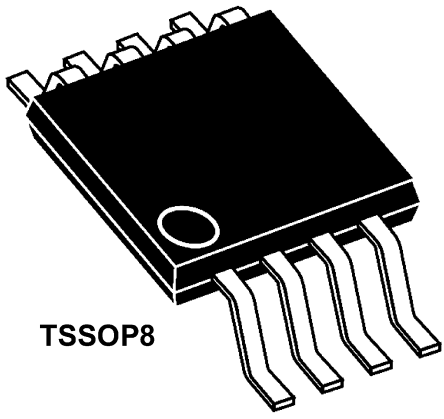

Корпус/Пакет	TSSOP-8
Выходной Ток	30mA @5V
Ток Питания	45 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	48 dB
Ширина Ленты	1 MHz
Скорость Нарастания	750 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входной Импеданс	1.00 TΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	4 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	40 dB
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	3 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8542ARUZ описание продукта

Product Details
The AD8541/AD8542/AD8544 are single, dual, and quad rail-to-rail input and output single-supply amplifiers featuring very low supply current and 1 MHz bandwidth. All are guaranteed to operate from a 2.7 V single supply as well as a 5 V supply. These parts provide 1 MHz bandwidth at a low current consumption of 45 μA per amplifier.
Very low input bias currents enable the AD8541/AD8542/AD8544 to be used for integrators, photodiode amplifiers, piezoelectric sensors, and other applications with high source impedance. The supply current is only 45 μA per amplifier, ideal for battery operation.
Rail-to-rail inputs and outputs are useful to designers buffering ASICs in single-supply systems. The AD8541/AD8542/AD8544 are optimized to maintain high gains at lower supply voltages, making them useful for active filters and gain stages.
The AD8541/AD8542/AD8544 are specified over the extended industrial temperature range (–40°C to +125°C). The AD8541 is available in 8-lead SOIC, 5-lead SC70, and 5-lead SOT-23 packages. The AD8542 is available in 8-lead SOIC, 8-lead MSOP, and 8-lead TSSOP surface-mount packages. The AD8544 is available in 14-lead narrow SOIC and 14-lead TSSOP surface-mount packages. All MSOP, SC70, and SOT versions are available in tape and reel only.
**Applications**
* ASIC input or output amplifiers
* Sensor interfaces
* Piezoelectric transducer amplifiers
* Medical instrumentations
* Mobile communications
* Audio outputs
* Portable systems
Data Sheet, Rev. F, 1/08
### Features and Benefits
Single-supply operation: 2.7 V to 5.5 V
Low supply current: 45 μA/amplifier
Wide bandwidth: 1 MHz
No phase reversal
Low input currents: 4 pA
Unity gain stable
Rail-to-rail input and output
