AD8504ARUZ Купить - ADI Операционный усилитель

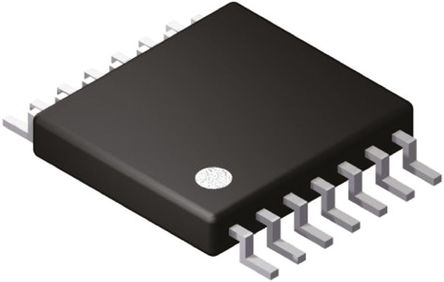

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8504ARUZ

ADI

ANALOG DEVICES AD8504ARUZ Operational Amplifier, Quad, 4 Amplifier, 7kHz, 0.004V/µs, ± 900mV to ± 2.75V, TSSOP, 14Pins

Наличие: 18,496 шт.

Адрес доставки: Москва

Цена: ₽ 347.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC874547

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8504ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8504ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC874547
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Ток Питания	750 nA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	67 dB
Входная Ёмкость	4.50 pF
Ширина Ленты	7 kHz
Скорость Нарастания	4.00 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.007 MHz
Входное Напряжение Смещения	500 µV
Входной Ток Смещения	1 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	7 kHz
Минимальный диапазон CMRR	67 dB
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8504ARUZ описание продукта

The AD8504ARUZ is a low power precision quad CMOS Operational Amplifier for use with low power filters. The AD8504 has a maximum offset voltage of 3mV and a typical input bias current of 1pA operating rail-to-rail on both the input and output. With its low power consumption, low input bias current and rail-to-rail input and output, the AD8504 is ideally suited for a variety of battery-powered portable applications. Potential applications include bedside monitors, pulse monitors, glucose meters, smoke and fire detectors, vibration monitors and backup battery sensors. The ability to swing rail-to-rail at both the input and output helps maximize dynamic range and signal-to-noise ratio in systems that operate at very low voltages. The low offset voltage allows use of the AD8504 in systems with high gain without creating excessively large output offset errors. The AD8504 offers an additional benefit by providing high accuracy without the need for system calibration.
Rail-to-rail input and output
No phase reversal
Unity gain stable
3mV Maximum offset voltage
